Описание

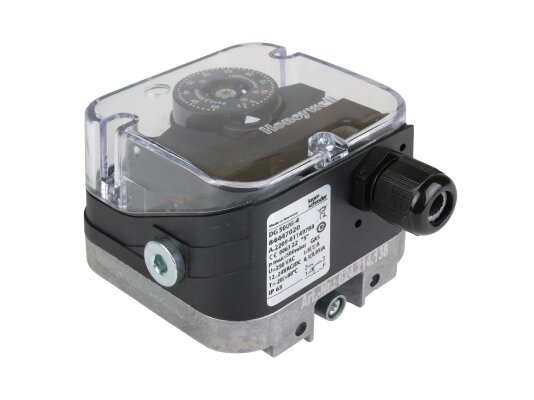

Реле давления Kromschroder DG50UG-4, арт: 84447020 оснащено микропереключателем, замыкающим / размыкающим контакты при достижении давления в системе заданных параметров. Датчик контролирует избыточное, дифференциальное давление газа или воздуха при работе промышленного оборудования. Реле испытано и сертифицировано в ЕС по нормам EN 1854, класс «S». Вследствие того что позолоченным контактам может использоваться в местах повышенной влажности или в условиях содержания агрессивных газов (HS).

Особенности модели:

• электроподключение – резьбовые клеммы, IP 65;
• позолоченные контакты;
• диапазон регулировки: от 2,5 до 50 мбар;
• срабатывание в диапазоне от 0,8 до 1,5 мбар;
• среда – природный, сжиженный, дымовой газ, биогаз (0,1 % HS), воздух;
• монтаж с помощью внутренней резьбы Rp 1/8.

Конструкция

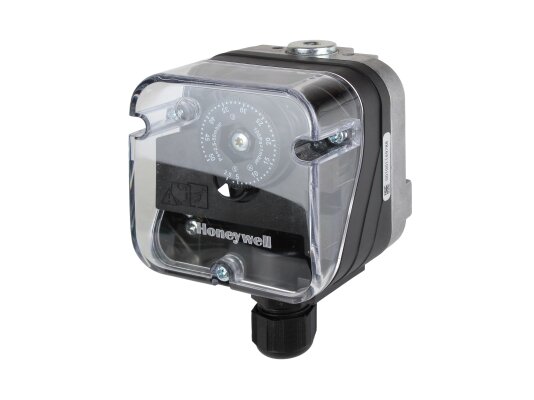

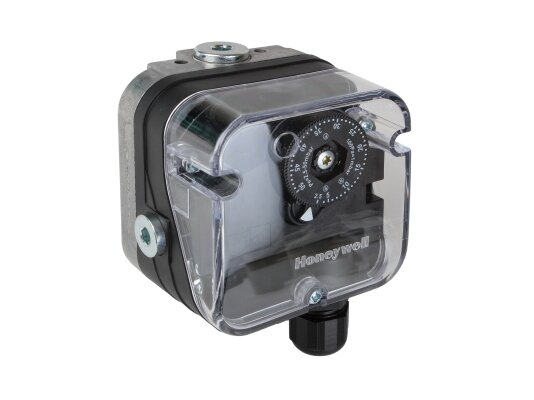

Корпус переключающего устройства изготовлен по стандартам пыле-, влагозащиты IP 65. Мембрана выполнен из углеводородостойкого NBR-каучука, основание – из алюминиевого сплава AlSi 12, кожух – из армированной пластмассы PBT низкой газопроницаемости. Сверху корпуса размещен регулировочный диск для установки точки срабатывания.

Реле может использоваться в 1 и 2 зонах опасной атмосферы (с применением изолированного усилителя сигнала). Стабильно срабатывает при температурах окружающей среды от -15 до +70 °C.

Прибор может использоваться для эксплуатации внутри и снаружи помещений. Допускается установка в горизонтальном, вертикальном (предпочтительно) положении и внешней стороной вниз. При невертикальном размещении микропереключатель замыкает контакты при давлении ниже/ выше установленных значений.
