Описание

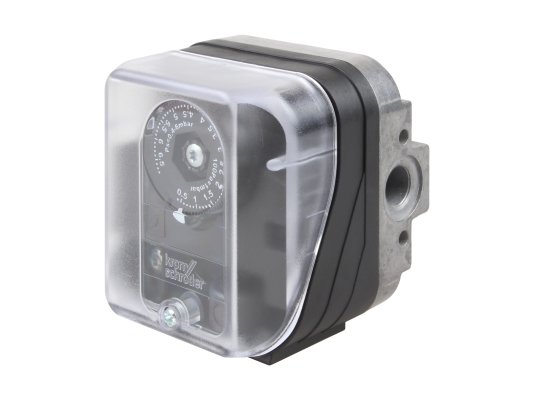

Реле давления Kromschroder DG6B-6, арт: 84447101 используется для контроля нагнетательного давления в системах автоматического регулирования подачи газа или воздуха в промышленные установки. Входит в серию компактный датчиков, что существенно облегчает монтаж.

Особенности:

• для систем с давлением газообразной среды до 600 мбар;
• срабатывание при повышении положительного давления;
• для природного, сжиженного, городского, дымового газа, биогаза, воздуха;
• простота регулировки точки переключения ручным колёсиком;
• защита электрических контактов от влаги/пыли по стандарту IP 54;
• измерительный штуцер на корпусе;
• электроподключение – 4-полюсный штекер, с разъемом;
• для эксплуатационных температур от -15 до +80 °C;
• монтаж в горизонтальной или вертикальной (рекомендуется) плоскости;
• может использоваться для установки в зонах 1 и 2 опасной атмосферы при монтаже изолированного усилителя сигнала.

Устройство

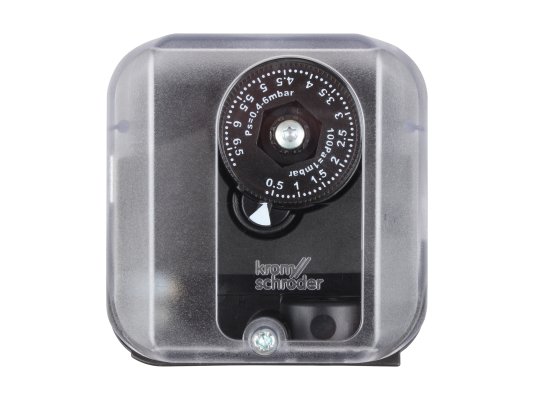

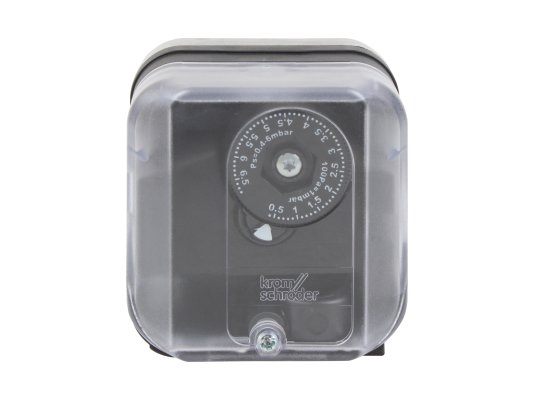

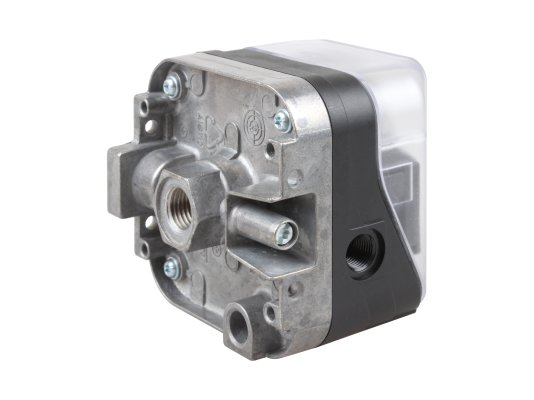

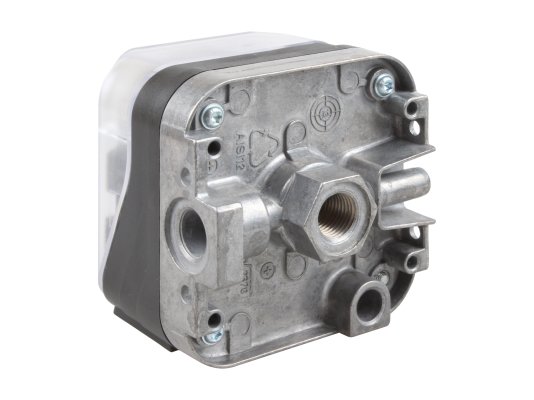

В корпусе размещен микропереключатель с подсоединенной к нему чувствительной мембраной, реагирующей на изменения давления. При изготовлении реле использованы материалы, стойкие к составу газов, коррозии: сплав AlSi 12 (базовая часть), газонепроницаемый пластик РВТ с армированием стекловолокном (корпус), резина NBR (мембрана). Под прозрачной крышкой находится регулировочный диск для задания уставок.
