Описание

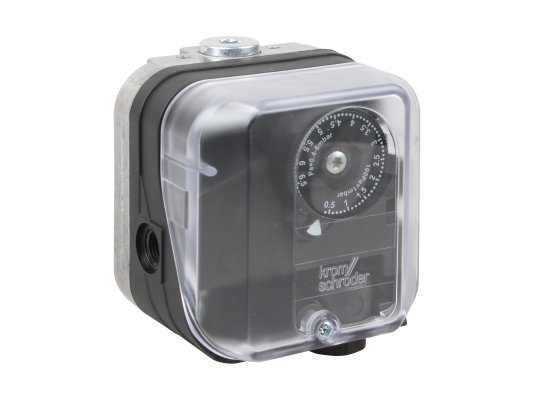

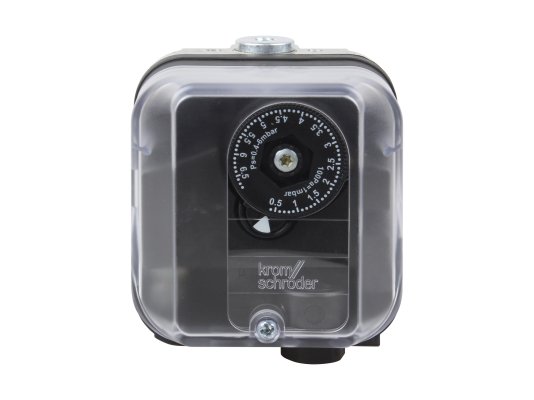

Реле давления Kromschroder DG6U-6, арт: 84447251 служит для оснащения промышленного газового оборудования. Обеспечивает контроль избыточного, отрицательного (разряжения) и дифференциального давления. Соответствует классу «S» по EN 1854. Датчик прост в настройке. Сверху корпуса размещено колесо для регулировки параметров срабатывания. Микропереключатель замыкает или размыкает контакты при достижении установленного значения.
Конструкция
Реле давления имеет небольшие размеры, упрощающие монтаж. Электрические контакты защищены от попадания пыли и влаги по стандарту IP 54. Мембрана, реагирующая на изменения давления, изготовлен из NBR-каучука, стойкого к составу горючих газов. Основания получено литьем под давлением из сплава алюминия AlSi 12. При изготовлении корпуса использован пластик PBT, отличающийся низкой газопроницаемостью, армированный стекловолокном. Для крепления прибора используется резьбовое соединение Rp 1/4. Предусмотрена точка снятия показаний давления.
Особенности:
- максимальное давление рабочей среды – 600 мбар;
- диапазон регулировки: 0,4.6 мбар;
- диапазон срабатывания: от 0,2 до 0,3 мбар;
- электрическое подключение через 4-полюсный штекер с разъемом;
- температура эксплуатации: от -15 до +70 °C;
- хорошо подходит для зон 1 и 2 опасности с применением изолированного усилителя сигнала;
- рабочая среда – природный, сжиженный, дымовой газ, биогаз ( 0,1 % HS), воздух.
Размещение
Рекомендуемое монтажное положение реле давления Kromschroder DG6U-6 – вертикальное, при отклонении от которого переключение происходит при давлении выше/ ниже заданной точки срабатывания.
