Описание

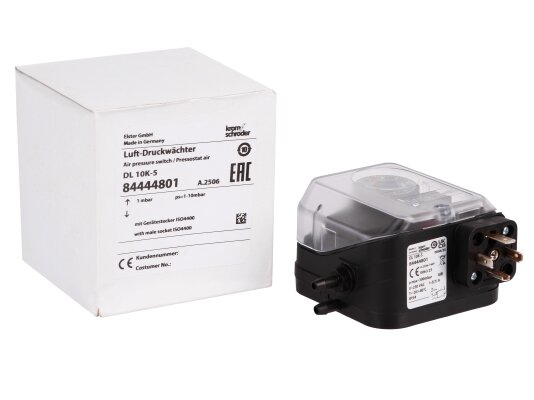

Реле давления Kromschroder DL 10K-5 встраивается в системы автоматизированного управления потоками газа и воздуха. Гарантирует контроль давления при эксплуатации газовых горелок, систем вентиляции промышленных установок. Встроенный микропереключатель срабатывает при достижении заданных параметров, замыкая/ размыкая контакт. Настройка точки переключения осуществляется в направлении, противоположном усилию пружины, вращением ручного колесика. Реле характеризуется высокой точностью, надёжной электрозащитой, стабильной работой при низких и высоких температурах окружающего воздуха.
Особенности и основные параметры:
- контроль давления разряжения, избыточного, дифференциального давления;
- возможность точной настройки параметров ручным колесиком в диапазоне 1-10 мбар;
- использование в системах контроля неагрессивного газа и воздуха с давлением до 300 мбар;
- работа по дифференциальному принципу;
- датчик мембранного типа с точным срабатыванием;
- защита корпуса от проникновения пыли и влаги по стандарту IP 54;
- корпус из термостойкой армированной пластмассы PBT низкой газопроницаемости;
- стабильная работа при температурах 20.+80 °C;
- надёжное резьбовое соединение Rp 1/4;
- материал рабочей мембраны – износостойкий каучук NBR;
- установка в горизонтальном и вертикальном (рекомендуемое) положении;
- электроподключение с помощью DIN-штекера.
Сфера применения
Реле давления Kromschroder DL.K эксплуатируется в схемах автоматизации систем сжигания газа в качестве элемента управления дисковыми воздушными затворами, противопожарными затворами, для контроля работы вентилятора. Также может применяться в других промышленных установках.
Условия монтажа и эксплуатации
Реле может размещаться внутри помещений и на улице под навесом. При установке необходимо обеспечить защиту от попадания грязи, влаги, солнечной радиации, выпадения конденсата, обледенения.
Допускается вертикальное и горизонтальное положение при монтаже, внешней стороной вниз. Вертикальное размещение мембраны предпочтительно. При вертикальной ориентации точка срабатывания будет соответствовать значению шкалы.
Важно:компания Honeywell с 2016 года является владельцем компании Elster, частью которой является компания Kromschroder.
