Описание

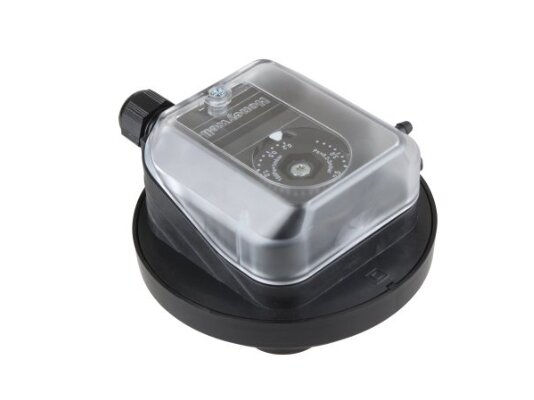

Реле давления Kromschroder DL 3,3K-3 30, арт: 84444627 служит для оснащения систем автоматизации управления и регулирования подачи газа и воздуха в топочном оборудовании и вентиляционных установках. Отвечает за контроль давления и переключение контактов при достижении заданной точки срабатывания.
Подробнее о реле давления DL.K
Реле служит для контроля избыточного давления, разрежения или дифференциального давления в различных промышленных установках. Рабочей средой является воздух, дымовые и другие неагрессивные газы (реле не предусмотрено для работы с горючими газами).
Встроенный микропереключатель замыкает, размыкает или переключает контакты при достижении заданной точки срабатывания, которая устанавливается вращением ручного колесика.
За счет использования конструктивных элементов из газонепроницаемых материалов мембранный датчик характеризуется высокой контактной надежностью. Точно срабатывает при эксплуатации в широком диапазоне температур окружающей среды.
Особенности и основные параметры:
- плавная настройка параметров срабатывания в диапазоне 0,2-3.3 мбар;
- применение в системах контроля дымовых газов и воздуха с давлением до 50 мбар;
- работа по дифференциальному принципу;
- корпус из термостойкой армированной пластмассы PBT низкой газопроницаемости;
- уровень пыле-, влагозащиты корпуса: IP10 и IP54;
- диапазон эксплуатационных температур: -20.+85 °C;
- материал рабочей мембраны – износостойкий каучук NBR;
- установка горизонтально или вертикально (рекомендуется);
- вид подключения: кабельный ввод M16.
Сфера применения
Реле давления Kromschroder DL.K применяется в схемах автоматизации газовых горелок в качестве элемента управления дисковыми воздушными затворами, противопожарными затворами, для контроля работы вентилятора. Может использоваться для других применений.
Условия монтажа и эксплуатации
Реле может устанавливаться в помещениях и на открытом воздухе под навесом. При монтаже необходимо защитить соединения от попадания грязи, влаги, исключить воздействие солнечной радиации, а также вероятность образования конденсата, обледенения.
Допускается вертикальный и горизонтальный монтаж (вертикальное положение предпочтительно). При вертикальном размещении точка срабатывания соответствует значению шкалы настройки.
