Описание

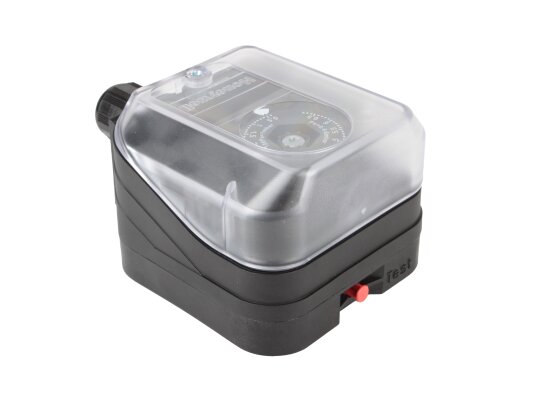

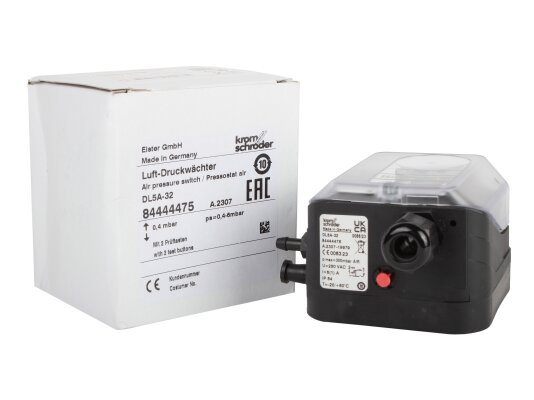

Реле давления Kromschroder DL 5A-32, арт: 84444475 служит для оснащения систем управления подачей воздуха, газа при эксплуатации различных промышленных и технологических установок. Контролирует нагнетательное, дифференциальное давление рабочей среды. Переключатель срабатывает при достижении установленных параметров, замыкая/ размыкая контакты. Реле выделяется стабильной работой, точным переключением, надёжным исполнением, простотой монтажа и подключения. Настройка точки переключения осуществляется с помощью колесика, расположенного вверху корпуса. Шкала разметки даёт возможность точно настроить прибор.

Параметры и особенности:

• контроль нагнетательного, дифференциального давления;
• применение в системах с давлением до 300 мбар;
• рабочая среда – воздух, нейтральный газ;
• защита электрических компонентов от пыли и брызг по стандарту IP 54;

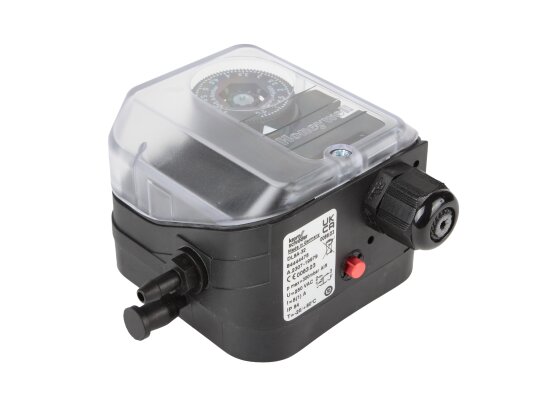

• 2 проверочные кнопки;
• надёжное, стабильное переключение;
• чувствительная мембрана, присоединенная к переключающему устройству;
• возможность контроля статуса переключения с помощью индикации;
• настройка в диапазоне 0,4-5 мбар;

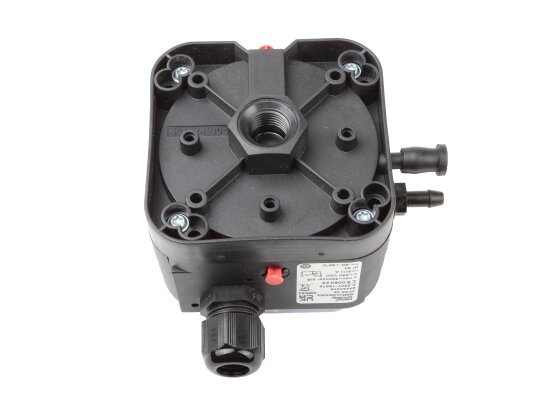

• монтаж с помощью резьбового соединения Rp 1/4 ;
• установка в вертикальном (рекомендуется) или горизонтальном положении;
• газонепроницаемый полимерный корпус, армированный стекловолокном;
• электроподключение с помощью клеммы;
• чувствительная мембрана из эластичного NBR-каучука;
• дооснащение специальной крышкой, внешняя настройка;
• диапазон эксплуатационных температур: -20.+80 °C.

Производитель рекомендует установить дроссель при больших колебаниях давления.

Обратите внимание! При отклонении от вертикального положения точка переключения смещается.

Применение

Дифференциальные реле давления воздуха и газов используются в горелках для контроля давления потока при работе вентилятора, для проверки пропускной способности газовых фильтров, а также в вентиляционном оборудовании, системах кондиционирования.
