Описание

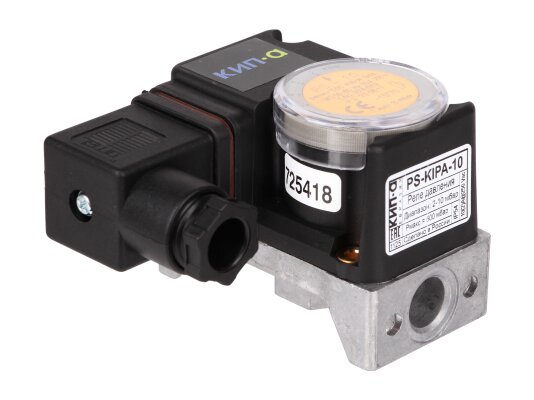

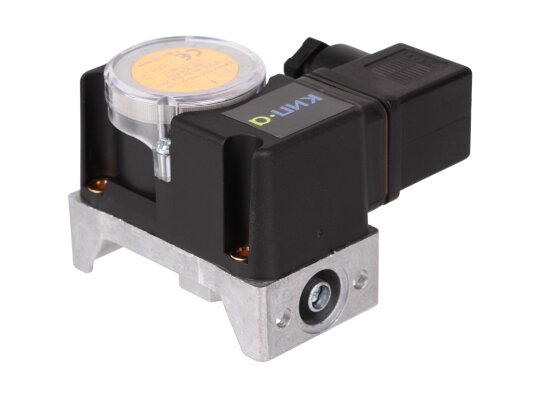

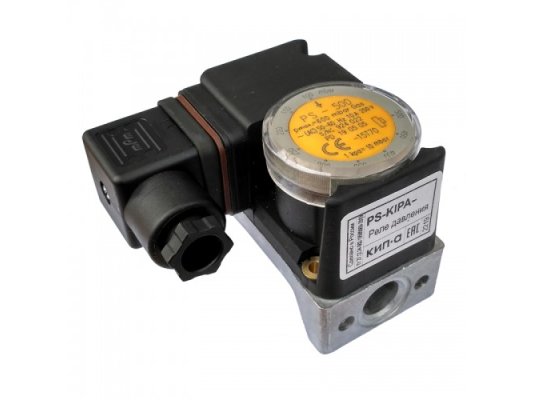

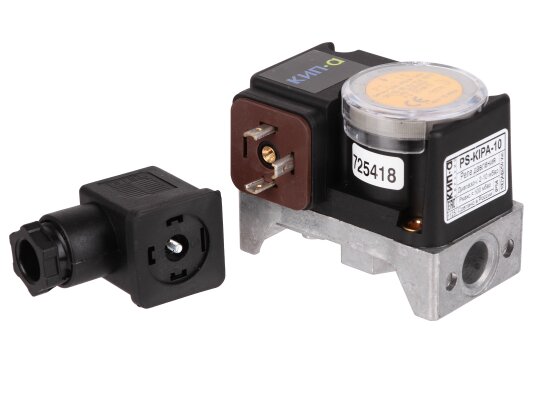

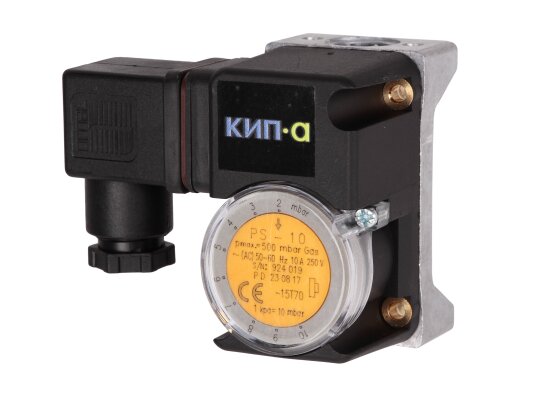

Реле давления Madas PS-KIPA-10 служит для контроля дифференцированного давления в вентиляционных системах, установках кондиционирования воздуха, топочном оборудовании, потребляющем газ семейства 1, 2, 3 и другую нейтральную газообразную среду. Максимальное давление в системе – 500 мбар. Предусмотрен регулируемый дифференциал переключения: от 0 до 1,1 мбар.

Особенности:

• литой компактный корпус из алюминия;

• переключатель из полиамида, мембрана – из NBR;

• замыкающие контакты из Ag;

• измерительный штуцер, встроенный в корпус;

• температура эксплуатации от -15 до +70 градусов;

• электрозащита корпуса класса IP 54;

• монтаж в любом положении (вертикальная, горизонтальная, промежуточная ориентация);

• электроподключение – разъём для штепсельной розетки;

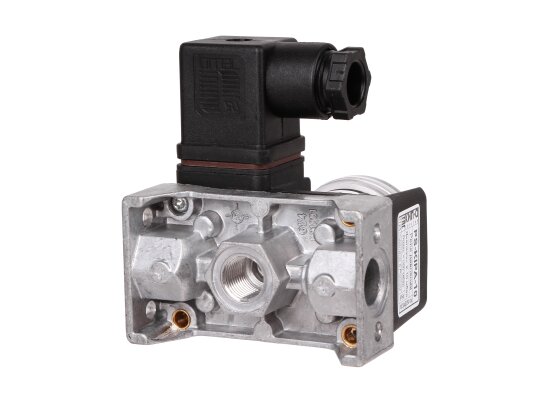

• параметры соединения с линией подачи давления – внутренняя резьба диаметром 1/4 дюйма.

Принцип действия

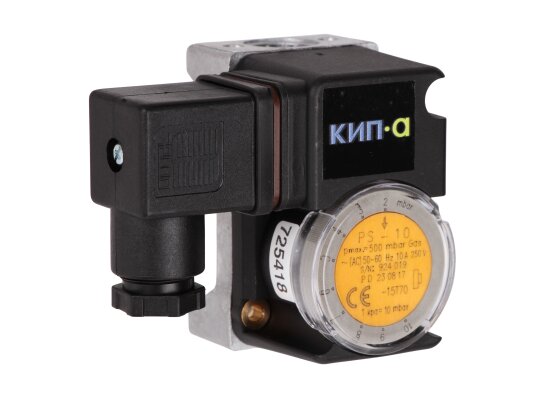

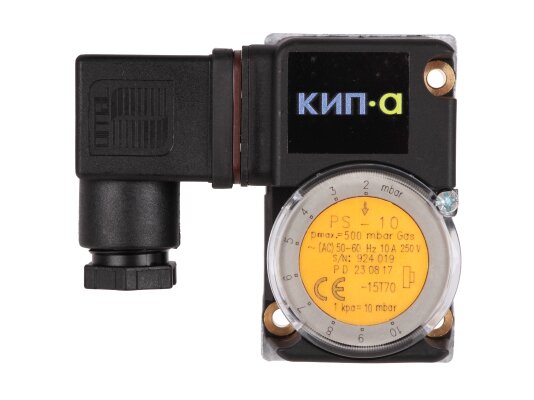

Переключатель реагирует на избыточное давление рабочей среды. При повышении или снижении заданного значения давления осуществляется замыкание/ размыкание контактов. Для настройки точки срабатывания используется регулировочный диск со шкалой. Реле характеризуется коротким временем переключения.
