Описание

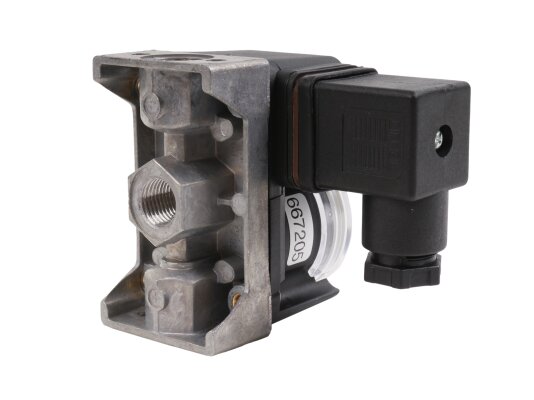

Реле давления Madas PS-KIPA-50 имеет широкую сферу применения. Используется в системах вентиляции, кондиционирования, топочных установках, сжигающих газ семейства 1, 2, 3 и другую нейтральную газообразную среду для контроля дифференцированного давления. Максимальное давление в системе – 500 мбар. Дифференциал переключения настраивается в диапазоне от 0 до 0,3 мбар.

Устройство и особенности

• Реле скомпоновано в небольшом корпусе, отлитом из коррозиестойкого алюминия. При изготовлении переключателя использован полиамид, мембраны – NBR. Замыкающие контакты произведён из Ag. В корпус встроен измерительный штуцер.
• Переключатель реагирует на избыточное давление рабочей среды. Для настройки точки срабатывания используется регулировочное колесико со шкалой. Реле характеризуется коротким временем переключения.
• При повышении или снижении заданного значения давления осуществляется замыкание/ размыкание контактов.
• Электрические компоненты не подвергаются воздействию пыли и влаги ввиду защите класса IP 54. Прибор стабильно работает при температуре окружающей среды от -15 до +70 градусов.
• Установка реле осуществляться в любом положении (вертикальная, горизонтальная, промежуточная ориентация). В приложенной инструкции отражены особенности монтажа.
• Электроподключение – разъём для штепсельной розетки. Присоединение линии подачи давления – внутренняя резьба диаметром 1/4 дюйма.

Достоинства:

• быстрое срабатывание;
• литой корпус из алюминия;
• компактный монтажные размеры;
• высокий уровень электрозащиты;
• широкий диапазон эксплуатационных температур;
• монтаж в любой ориентации.

В разделе «Файлы» размещена инструкция по монтажу и эксплуатации реле давления Madas PS-KIPA-50.
