Описание

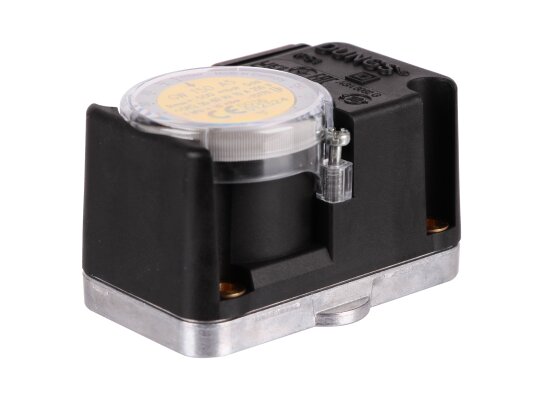

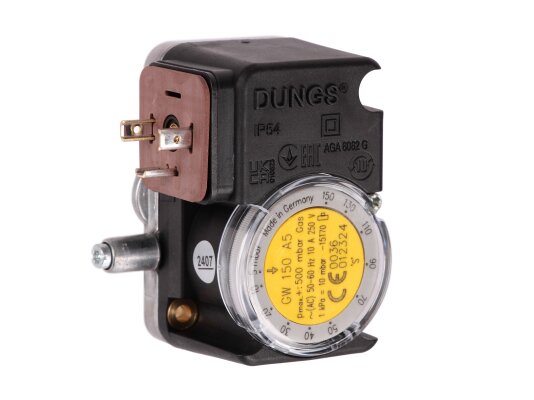

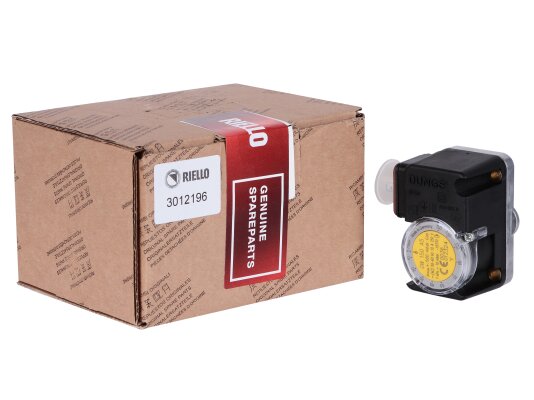

Реле давления Riello GW 150 A5, арт. 3012196, произведено для работы с несколькими приводами. Встраивается в промышленные установки с давлением среды до 500 мбар. Контролирует нагнетательное давление и давление разряжения воздуха и нейтральных газов семейства 1-3 по EN 1854. Отличается стабильным переключением, компактными габаритами, легким присоединением, плавной регулировкой параметров срабатывания. Сделан из износостойких материалов высокой газоплотности.

Конструкция и особенности

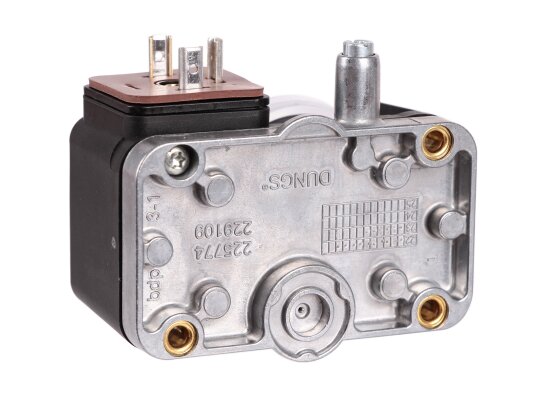

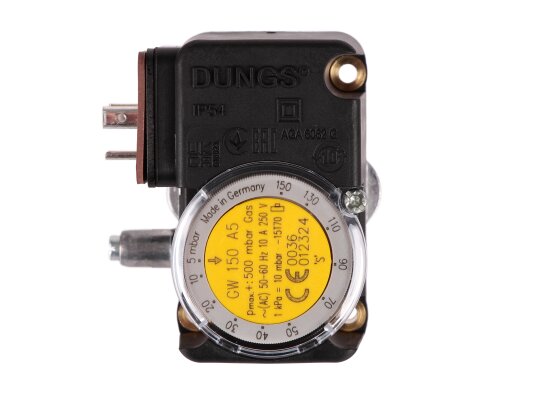

Корпус реле давления изготовлен из литого под давлением сплава алюминия и полиамида, мембрана – из NBR-каучука. Предусмотрен измерительный штуцер o 9 мм для замеров давления. Сверху размещен регулятор со шкалой для задания параметров переключения.

Контакты произведён из Ag и защищены от попадания твердых частиц размером >=1 мм, прикасания, водяных брызг по стандарту IP54. Реле подключается через DIN-штекер.

Датчик-реле оснащен надёжным микропереключателем, точно срабатывающим при эксплуатации в условиях температур окружающей и рабочей среды от -15 до +70 °C. Установка реле осуществляется в любом положении. При отклонении от вертикали переключатель срабатывает при более низком или высоком давлении (требуется уточнение на месте монтажа).

Достоинства:

• безошибочное срабатывание;
• широкий диапазон настройки параметров, 5-150 мбар;
• простой выбор точки переключения;
• регулируемый гистерезис (0-10 мбар);
• небольшой исполнение, экономия места;
• газонепроницаемый корпус с литым металлическим основанием;
• защита от пыли, брызг воды по стандарту IP 54;
• стабильное переключение;
• работа в условиях низких, высоких температур.

Применение

Реле давления воздуха и газа Riello GW.A5 эксплуатируется в топочных агрегатах, системах кондиционирования, вентиляции.
