Описание

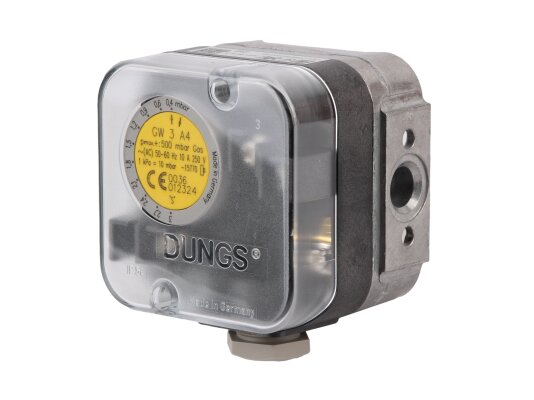

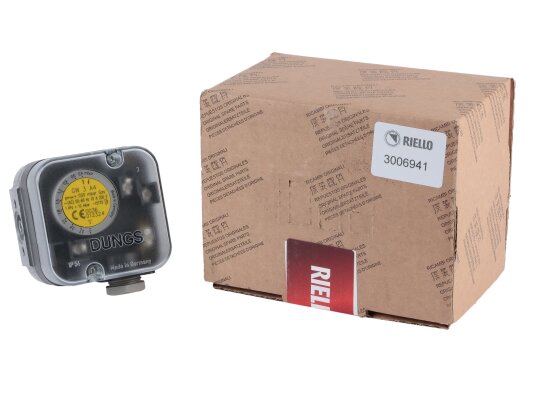

Реле давления Riello GW 3 A4, арт: 3006941 сертифицировано для работы с газом, воздухом и другой нейтральной средой. Встраивается в системы автоматического контроля и регулирования потока при эксплуатации промышленного топочного оборудования и устройств вентиляции. Чувствительная мембрана, соединенная с микропереключателем, реагирует на изменение избыточного давления и давления разряжения, замыкая контакты при достижении заданных параметров срабатывания. Реле отличается высокой точностью переключения, легко регулируется в доступном диапазоне (от 0,4 до 3 мбар).

Конструкция и особенности

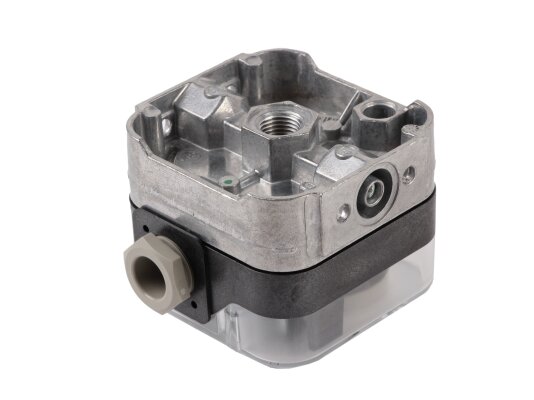

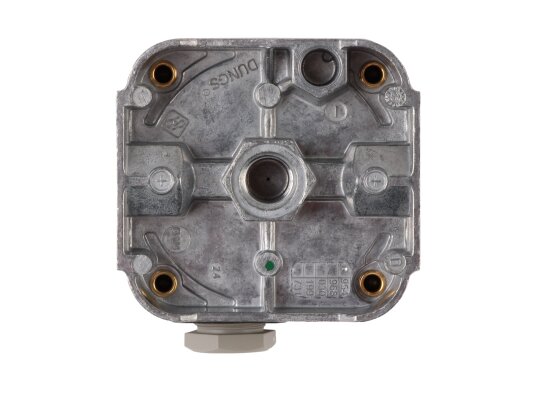

Конструкция произведена из материалов высокой газоплотности. Основание отлито из алюминиевого сплава, переключатель и кожух сделан из поликарбоната, рабочая мембрана – из NBR-каучука. Электрические компоненты реле защищены от твердых частиц размером от 1 мм, водяных брызг по стандарту IP 54. Присоединение осуществляется с помощью резьбы 1/4 дюйма.

Датчик точно срабатывает ввиду чувствительной мембране и надежному переключающему механизму. Имеет регулируемый гистерезис. Может эксплуатироваться при температурах окружающей и рабочей среды -15.+70 °C. Электрическое подключение осуществляется через кабельный ввод M20.

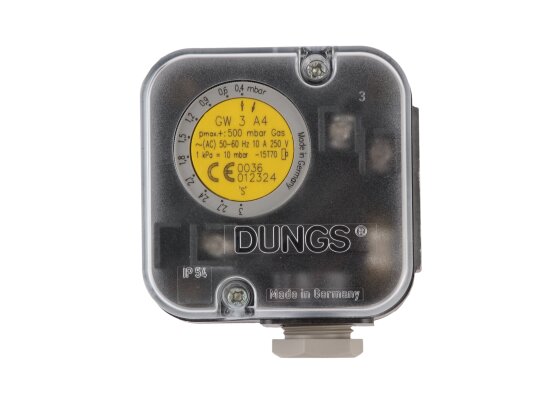

Реле легко настраивается в помощью регулировочного диска со шкалой. Монтаж возможен в любом положении. Рекомендуется установка вертикально. В этом случае реле переключает контакты в соответствии со значениями шкалы. При горизонтальном, перевернутом, диагональном размещении датчик будет срабатывать при более низком или высоком давлении.

Достоинства:

• точное, стабильное переключение;
• газонепроницаемая конструкция;
• легкая настройка параметров переключения;
• малогабаритный размеры для экономии рабочего пространства;
• защита от пыли, брызг воды по стандарту IP 54;
• регулируемый гистерезис;
• широкий диапазон рабочих температур.

Реле давления воздуха и газа Riello GW.A4 может использоваться в системах с давлением до 500 мбар.
