Описание

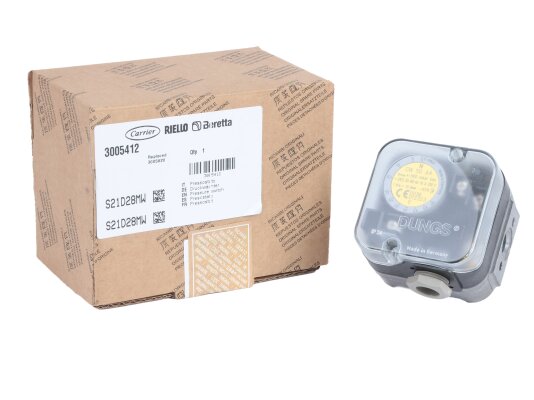

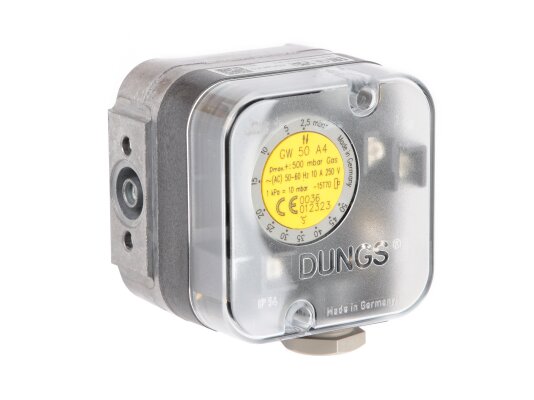

Реле давления Riello GW 50 A4, арт: 3005412 применяется в промышленном оборудовании с давлением газа/ воздуха до 500 мбар. Датчик компактен, легко фиксируется на резьбу, отличается стабильным точным срабатыванием. Для настройки сверху корпуса размещен дисковый регулятор со шкалой. Реле служит для автоматического контроля избыточного давления.

Конструкция и особенности

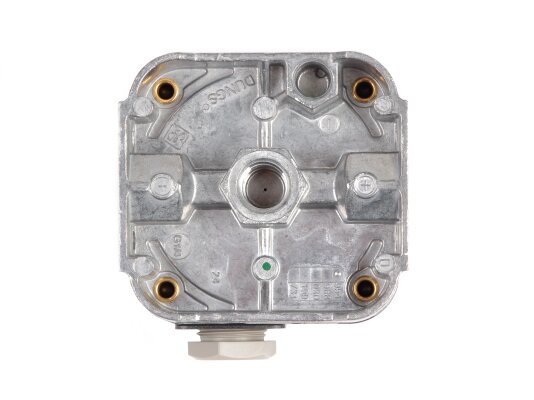

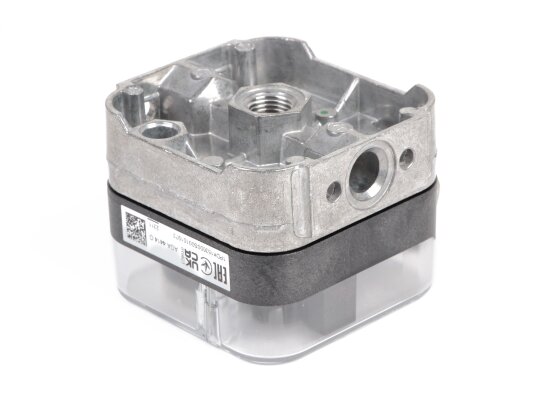

Реле GW.A4 произведено из материалов с низкой газопроницаемостью. Основание корпуса отлито из алюминиевого сплава, переключатель и кожух произведён из поликарбоната, чувствительная мембрана, реагирующая на изменения давления – из NBR-каучука. Электрические контакты защищены от воздействия пыли и водяных брызг по стандарту IP 54. Присоединение осуществляется с помощью внутренней резьбы 1/4 дюйма.

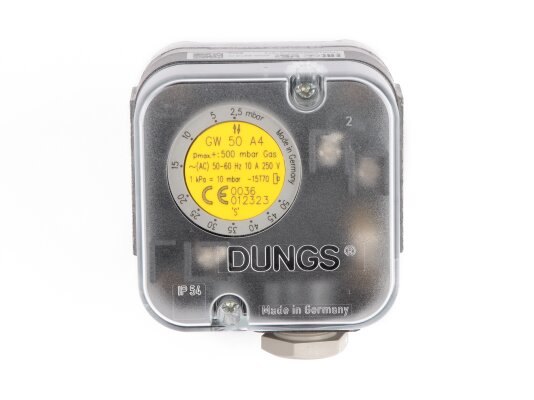

Настройка точки переключения осуществляется вращением колесика с делениями. Датчик имеет регулируемый гистерезис. Стабильно переключает контакты при внешних температурах от -15 до +70 °C. Электрическое подключение осуществляется через кабельный ввод M20. В месте эксплуатации реле необходимо исключить воздействие влаги и солнечного излучения.

Установка датчика-реле давления осуществляется в любом положении. При вертикальном размещении переключатель срабатывает при давлении, соответствующем шкале настройки. При горизонтальном, перевернутом, промежуточном положении реле будет реагировать на более низкое или высокое давление.

Достоинства:

• для контроля неагрессивного газа и воздуха;

• точное, стабильное переключение;

• небольшой габариты, простой монтаж;

• износостойкая мембрана;

• легкая настройка параметров переключения;

• защита от пыли/ влаги класса IP 54;

• регулируемый гистерезис;

• широкий диапазон эксплуатационных температур.

Реле давления Riello GW 50 A4 может использоваться в топочных агрегатах, системах вентиляции и кондиционирования.
