Описание

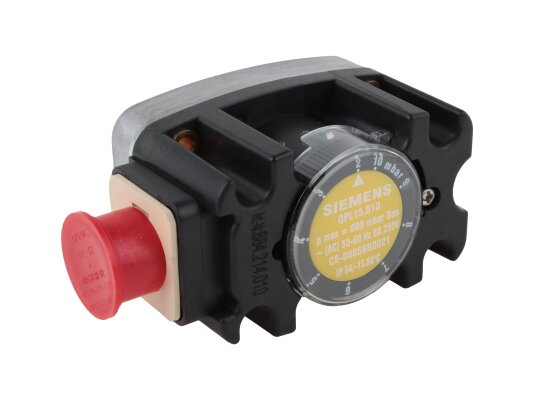

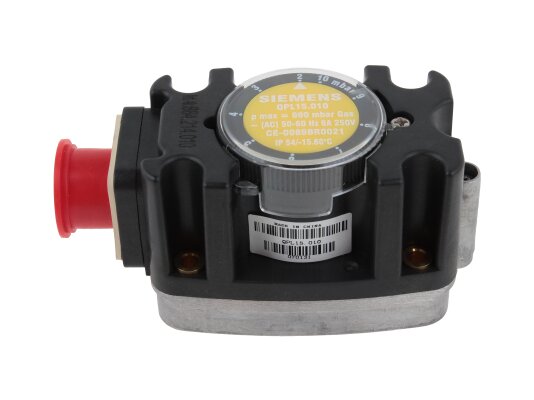

Реле давления Siemens QPL15.010B используется для оснащения систем автоматизированного управления подачей воздуха или газа при эксплуатации газовых промышленных установок. Бесперебойно работает при постоянном рабочем давлении до 690 мбар и внешних температурах до -20 °C и +60 °C.
Подробнее о реле давления Siemens QPL
Датчик применяется для контроля дифференциального давления воздуха и газов семейства 1-3, а также других неагрессивных газообразных сред в промышленных топочных установках с давлением до 690 мбар.
Реле срабатывает при падении давления за установленную точку переключения. Настраивается в диапазоне 2-10 мбар. Дифференциал переключения: 0,5 мбар.
Конструкция реле

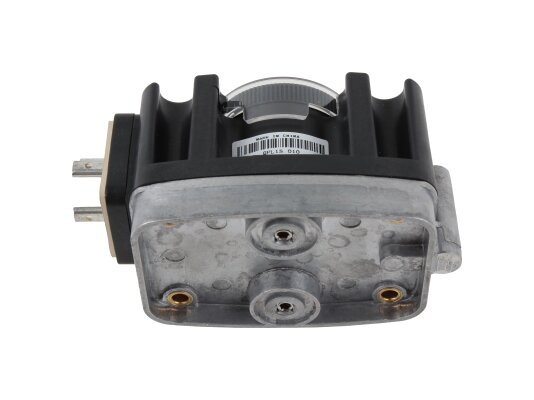

Корпус реле давления произведён из ударопрочного пластика, закреплен на литом алюминиевом основании. Конструкция произведена из газонепроницаемых материалов, стойких к коррозии и механическим, температурным воздействиям.
Настройка точки срабатывания осуществляется с помощью ручки регулятора, размещенного под съемной крышкой.
Корпус способствует защиту электрических контактов от воздействия частиц пыли размером менее 1 мм, и брызг, направленных под любым углом, что даёт способность размещать прибор в помещениях и на улице (под навесом). Производитель не допускает эксплуатацию датчика в местах повышенной взрыво-, пожароопасности.
Особенности и основные параметры:
- регулируемая точка переключения, диапазон настройки давления 2-10 мбар;
- использование в системах контроля давления газа/ воздуха;
- работа по дифференциальному принципу;
- автоматический сброс;
- подключение при помощи уплотнительного кольца (O-ring);
- пыле-, влагозащита корпуса по стандарту IP 54;
- монтаж горизонтально или вертикально (кроме перевернутого);
- вид подключения: DIN-штекер
Условия монтажа и эксплуатации
Конструкция реле давления рассчитана на эксплуатацию при температурах от -20 до +60 °C. Необходимо исключить вероятность образования конденсата, обледенение прибора, проникновения влаги внутрь корпуса.
Преимущества:
- применение в системах контроля газа класса 1-3 и воздуха с давлением до 690 мбар;
- высокая точность срабатывания;
- надёжная электрозащита контактов;
- газонепроницаемые материалы корпуса и деталей;
- плавная настройка параметров срабатывания ручным регулятором;
- стабильная работа в широком диапазоне температур.
Место применения
Реле давления служит для оснащения газовых горелок, газовых рамп и другого газопотребляющего оборудования.
