Описание

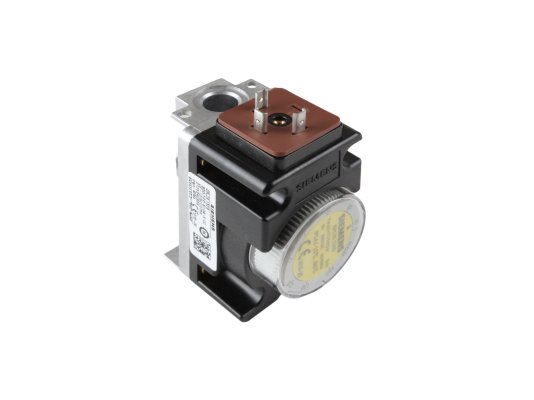

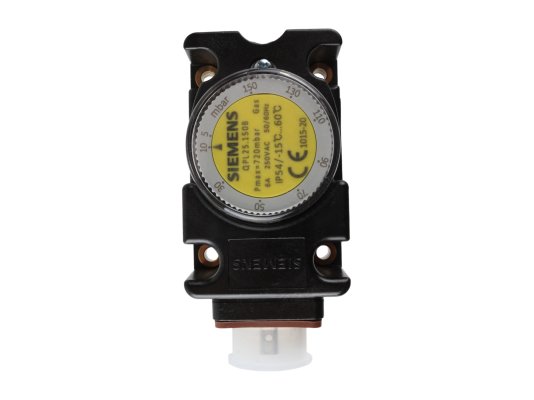

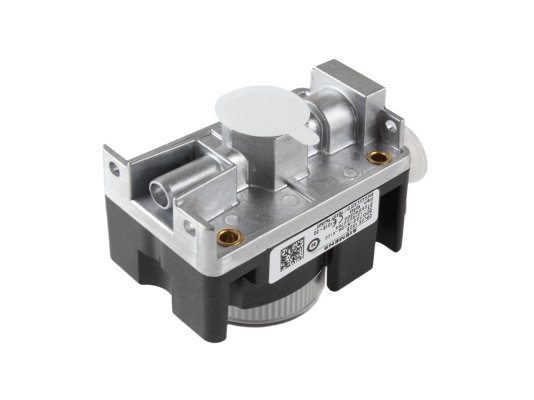

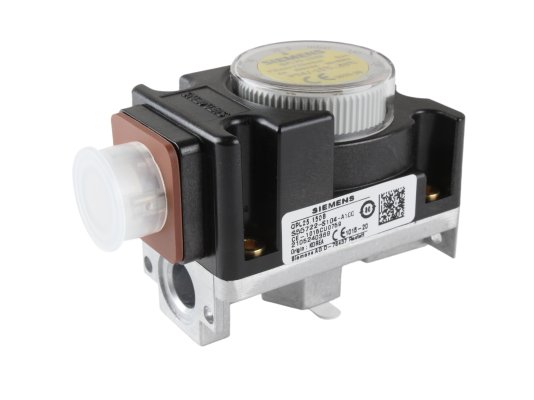

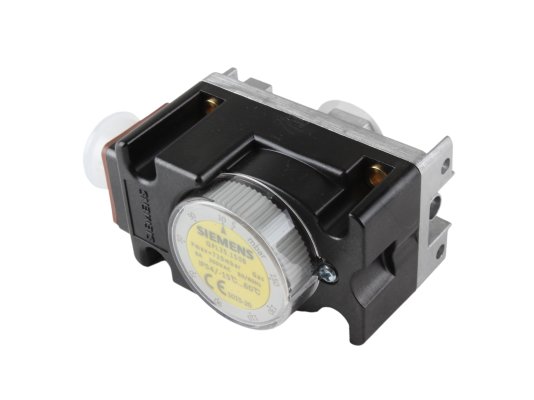

Серия реле давления QPLx5 немецкого производителя Siemens используется для контроля дифференцированного давления воздуха, газов (класс 1, 2 и 3) в газовых горелках, рампах и других газопотребляющих установках. Реле давления Siemens QPL25.150, арт: S55722-S104-A100 применяется в системах с давлением до 690 мбар. Параметры давления регулируется в пределах от 5 до 150 мбар. Дифференциал переключения – 1 мбар.
Конструкция и условия эксплуатации
- Реле Siemens скомпоновано в пластиковом корпусе с алюминиевым основанием. Электрические компоненты защищены от внешних воздействий по стандарту IP 54. Под прозрачным колпаком размещен регулятор давления для задания уставки.
- Датчик давления стабильно замыкает контакты при температуре окружающей среды от -20 до +60 °C. Важно не допускать образования конденсата, льда, проникновения воды внутрь прибора.
- Реле не рассчитано на работу в местах высокой опасности возгорания или взрыва. На заводе датчик откалиброван, испытан и готов к работе.
- Принцип действия следующий: реле замыкает контакт при падении давления ниже установленной точки переключения или превышении параметра срабатывания.
Монтаж и настройка
- С помощью регулятора задаются параметры переключения. При вращении ручки регулятора по часовой стрелке давление повышается, против часовой стрелки – понижается.
- Размещать прибор можно на вертикальной и горизонтальной плоскости. Необходимо исключить перевернутое положение. Прибор подключается с помощью резьбового соединения Rp 1/4 “ (ISO).
- Реле давления Siemens QPL25.150 устанавливается, регулируется и сопровождается квалифицированным персоналом.
Детальная информация о приборе отражена в спецификации производителя.
