Описание

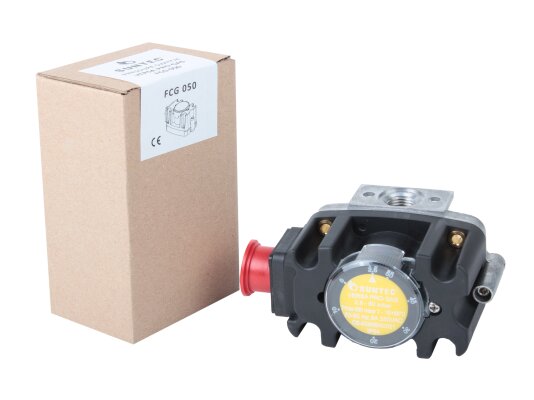

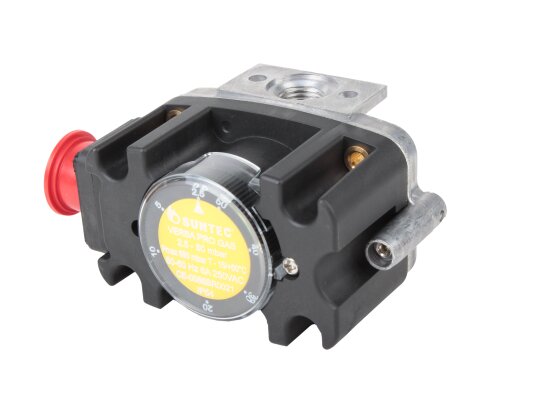

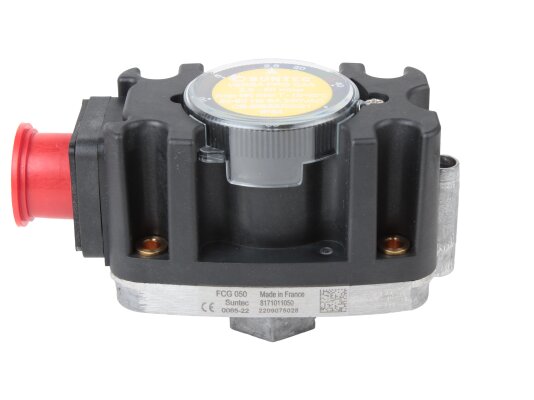

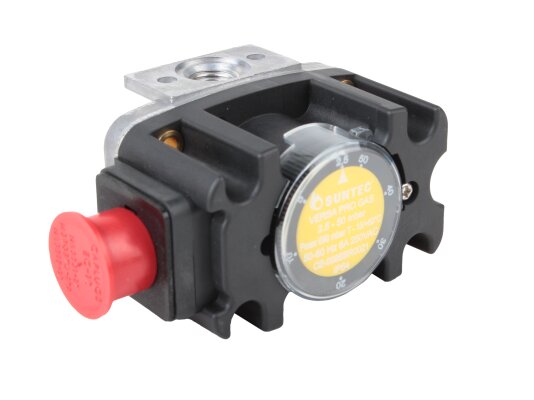

Реле давления Suntec FCG 050, арт: 8171011050 – регулируемый прибор контроля избыточного давления и давления разряжения. Настраивается в диапазоне 2.5-50 мбар. Применяется для оснащения промышленных топочных установок. Датчик прост в монтаже, подключении и настройке. Давление срабатывания устанавливается плавным поворотом диска с цифровой разметкой. Рабочей средой является газ семейства I-III по EN 437.

Устройство и особенности

Корпус и переключатель реле изготовлен из литого под давлением алюминия и газонепроницаемого полимера. Контакты защищены от пыли и влаги в соответствии со стандартом IP 54. Электрическое подключение осуществляется через DIN-штекер. Реле рассчитано на работу при температурах окружающего воздуха -15. +60 °C.

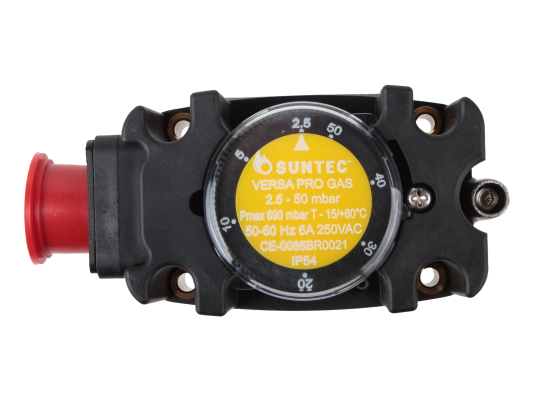

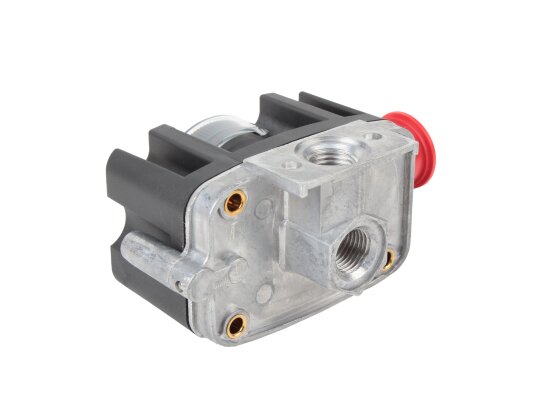

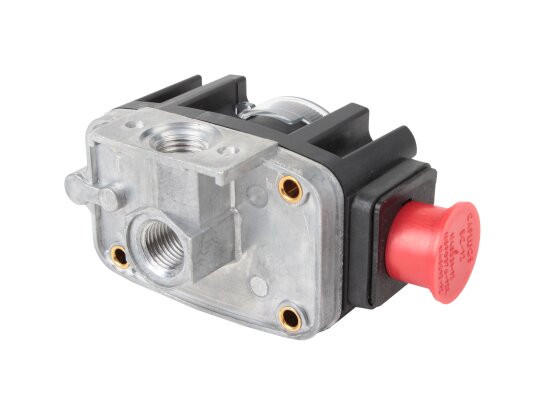

Сверху размещен дисковый регулятор с легкосчитываемыми цифрами для настройки точки срабатывания. Резьбовое соединение Rp 1/4 способствует простой и надёжный монтаж в систему. Реле устанавливается непосредственно на газовый клапан с применением уплотнительных колец.

Датчик-реле замыкает или размыкает контакты, когда давление в системе падает ниже или поднимается выше заданного значения. Предусмотрен автоматический сброс. Настройка давления осуществляется в диапазоне: 2,5-50 мбар. Гистерезис регулируется от 0 до 3 мбар с учётом необходимой точности срабатывания.

Достоинства:

• надёжная конструкция в компактном корпусе;
• точное, стабильное переключение контактов;
• плавная ручная настройка;
• регулируемый гистерезис;
• защита контактов класса IP 54;
• устойчивая работа при температурах до -15 °C.

Применение

Для оснащения топочных установок, сжигающих газ, предлагаем купить реле давления Suntec FCG 050. Датчик применяется в горелках, котлах, теплогенераторах и других промышленных установках с давлением газа не выше 690 мбар.
