Описание

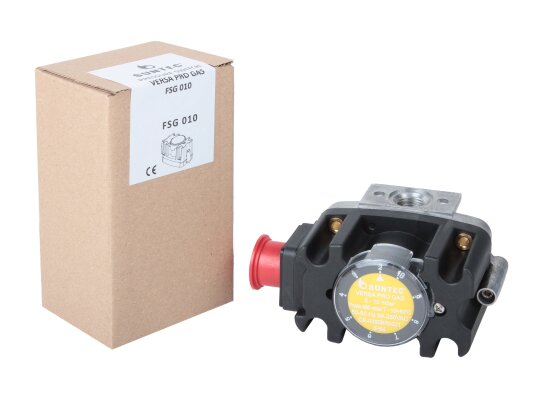

Реле давления Suntec FSG 010, арт: 8181012010 применяется в устройствах автоматики промышленных горелок. Настраивается в диапазоне 2-10 мбар вращением регулировочного диска со шкалой. Рабочей средой является газ семейства I-III по стандарту EN 437. Переключатель реагирует на изменение избыточного давления и давления разряжения, замыкая или размыкая контакты, если давление газа падает ниже или поднимается выше установленного значения.

Конструкция

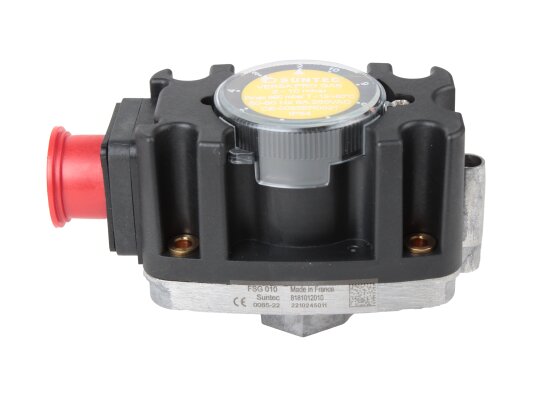

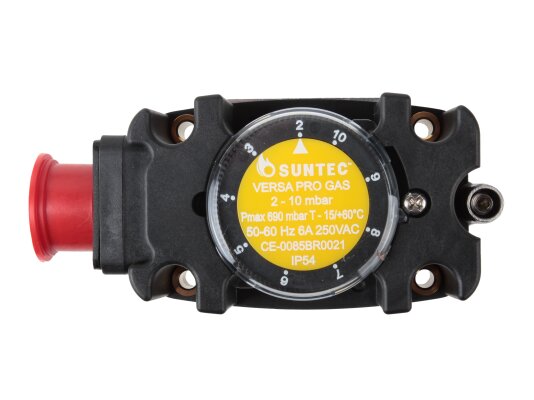

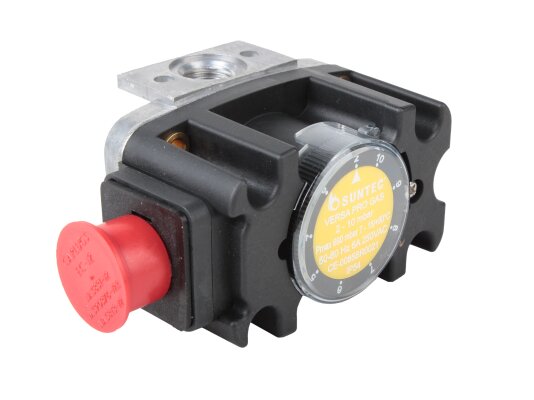

Корпус реле Suntec изготовлен из литого под давлением алюминиевого сплава (основание) и газонепроницаемого полимера (верхняя часть). Сверху установлен диск настройки с прозрачной крышкой и шкалой для задания параметров срабатывания. Контакты защищены от прикосновения, воздействия пыли и влаги по стандарту IP54. Электрическое подключение осуществляется через DIN-штекер.

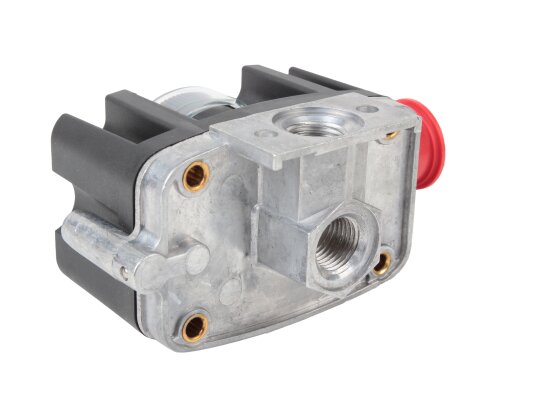

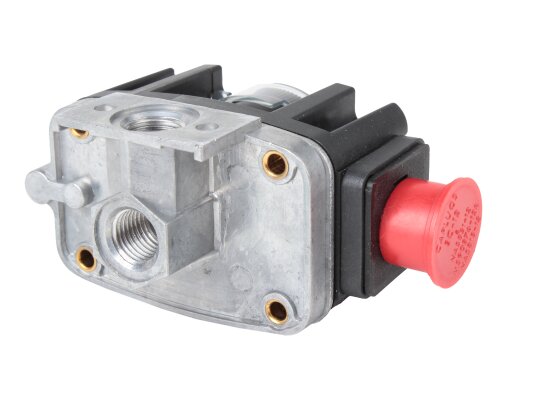

Датчик-реле устанавливается непосредственно на газовый клапан. Соединение осуществляется на резьбу Rp 1/4 . Реле может эксплуатироваться при температурах окружающей среды от -15 до +60 °C.

Достоинства:

• небольшой, прочный корпус, газонепроницаемая оболочка;

• простой способ задания рабочих параметров без манометра;

• возможность настройки точности срабатывания;

• бесперебойная система переключения;

• защита контактов по стандарту IP54.

Применение

Для оснащения топочного оборудования предлагаем купить реле давления Suntec FCG 010. Реле применяется в промышленных установках с давлением газа не выше 690 мбар.
