Описание

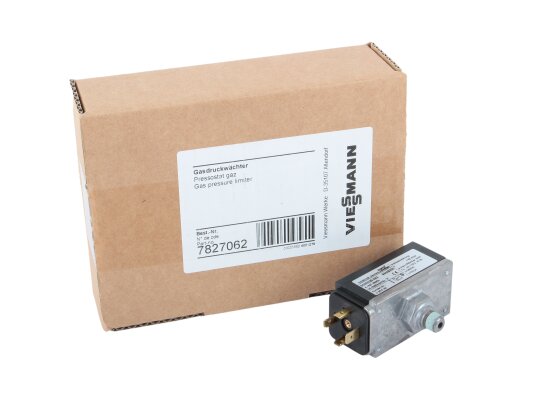

Реле давления Viessmann DG30VC6D-5WZ, арт: 7827062 применяется в промышленном оборудовании для контроля давления подачи газа или воздуха. Соответствует европейским нормам EN1854. Выделяется стабильностью, точностью переключения в широком диапазоне эксплуатационных температур, универсальностью применения. Чувствительная мембрана присоединена к переключателю и реагирует на изменения давления в одну и другую сторону от заданного значения. При достижении установленного параметра срабатывания микропереключатель замыкает/ размыкает контакты. Настройка осуществляется с помощью поворотного диска со шкалой разметки.
Рабочие параметры и особенности:
- использование для контроля давления нагнетания в системах с давлением не выше 600 мбар;
- среда – воздух, природный, дымовой, сжиженный (только газообразная форма) газ, биогаз;
- задание давления переключения в диапазоне 8-30 мбар;
- регулировка давления срабатывания в пределах 1-2 бар;
- присоединение на трубную резьбу G 1/8;
- без защиты от проникновения пыли и влаги, класс IP00;
- диапазон эксплуатационных температур: -10.+70 °C.
Конструкция и монтаж

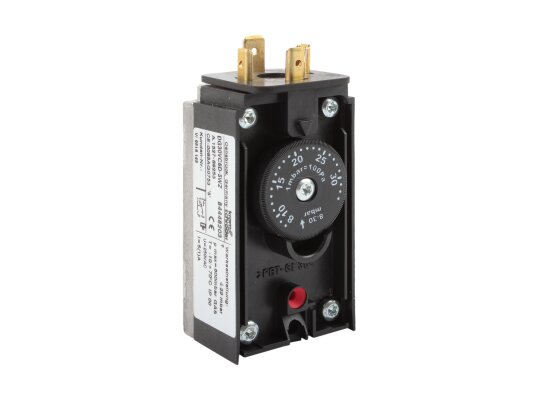

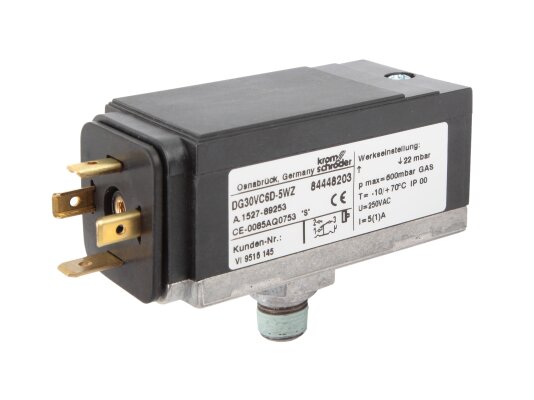

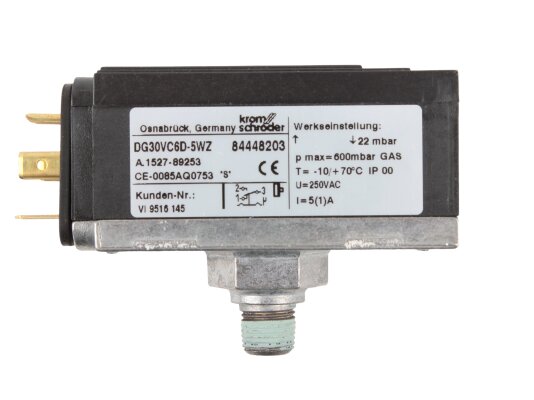

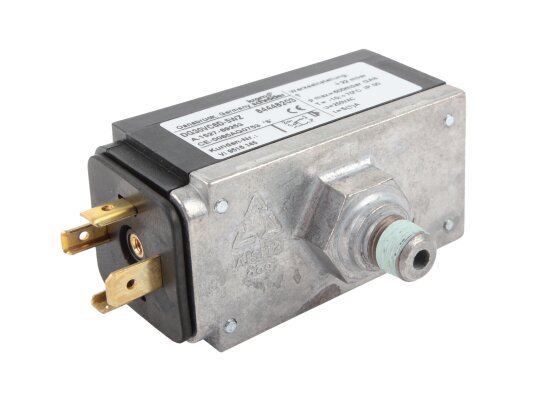

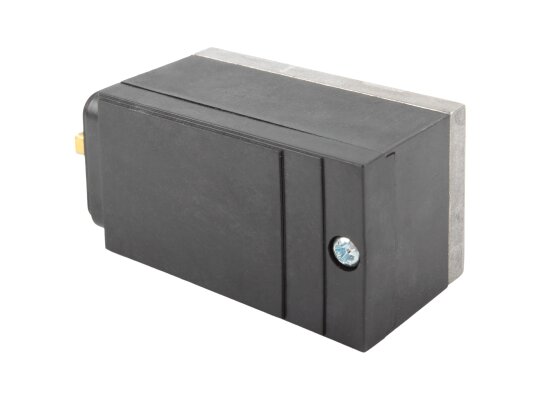

Реле нагнетательного давления оснащено корпусом из армированного пластика с алюминиевым литым основанием. Диск настройки параметров находится под съемной крышкой в верхней части корпуса. Электроподключение осуществляется с помощью 4-штекерного DIN-разъема.
Монтаж датчика допускается в любой ориентации (рекомендуемое размещение – вертикальное). При установке в вертикальном положении реле срабатывает в соответствии со шкалой разметки. При горизонтальном, диагональном расположении точка переключения будет смещаться.
Достоинства:
- надёжное, точное переключение;
- универсальное применение (для воздуха и газов);
- легкая настройка ввиду регулировочному диску со шкалой;
- стойкость в температурным воздействиям, составу газов;
- простой монтаж и подключение;
- компактность, экономия рабочего пространства.
