Описание

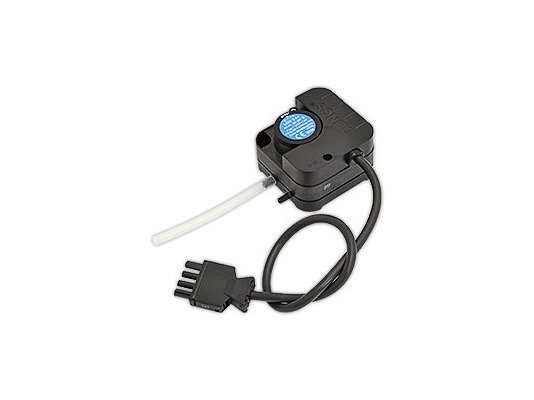

Реле давления Dungs в комплекте LGW 3 A1 настроено на заводе по EN 1854. Характеризуется высокой точностью работы ввиду особой бесперебойной системе переключения. Датчик контролирует дифференцированное, нагнетательное давление и давление разряжения газа и воздуха. Используется в газо-потребляющем оборудовании, вентиляторах и системах кондиционирования воздуха. Прибор имеет расширенную комплектацию – поставляется с проводом питания и импульсной трубкой.

Важные характеристики

• Давление подачи (максимум): 100 мбар.
• Контролируемые среды: воздух, неагрессивные негорючие газы.
• Регулировка в интервале: 0,4-3 мбар.
• Срабатывание в пределах: 0-0,35 мбар.
• Заводская настройка: 0,8 мбар
• Температура эксплуатации: -15…+85 °C.

Принцип работы датчика-реле

Дифференциальное давление оказывает воздействие через мембрану на чувствительный микровыключатель. При достижении установленных параметров контакты электрической цепи замыкаются/ размыкаются/ переключаются.

Особенности

Особенность реле серии LGW…A1 – бесперебойная работа, которую обеспечивает специальная система переключения.

При изготовлении конструкции использован поликарбонат (корпус, контактный предохранитель и переключатель) и бутадиен-нитрильный каучук (чувствительная мембрана). Для регулировки параметров срабатывания предусмотрен винт.

Подключение с электрической сети осуществляется через плоский штекер с защитной изоляцией. Уровень электрозащиты – IP 20.

В поставляемый комплект включен провод 50 см и импульсная трубка.

Достоинства:

• стабильная работа;
• высокая чувствительность мембраны;
• расширенная комплектация;
• применимость для различных целей и видов контроля;
• высокий уровень электрозащиты.

Готовое решение для оснащения систем контроля давления газа/воздуха – реле давления Dungs в комплекте LGW 3 A1.
