Описание

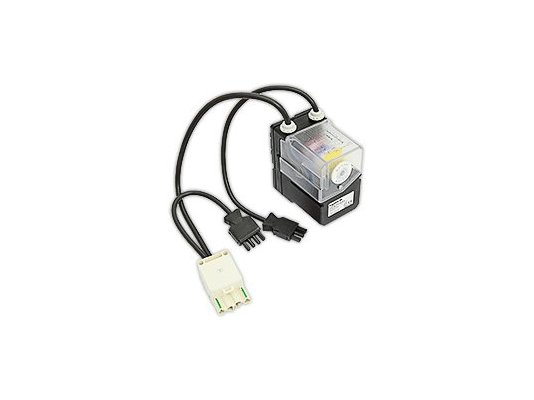

Сервопривод Berger Lahr /Schneider Electric STA3.5 B0.37/6 2N36 L регулирует угол открытия воздушной заслонки при эксплуатации газовых и жидкотопливных горелок. Выделяется высокой точностью переключения, коротким циклом, небольшими габаритами, хорошими динамическими характеристиками, нетребовательностью в обслуживании.
Особенности:
- работа от электросети 220 В;
- время открытия на 90° – 3 секунды;
- рабочие температуры 0…+60 °С;
- компактный ударо-, термостойкий корпус из пластика;
- монтаж в любом положении;
- ручная настройка точек переключения;
- управление при помощи реле;
- левостороннее направление вращения вала привода;
- комплект кабелей;
- электрозащита от пыли и влаги по стандарту IP 40.
Устройство
Внутри корпуса находится электродвигатель, редуктор и блок управления. Вследствие того что своей компактный конструкции привод не занимает много рабочего пространства. Сервопривод оснащен реле, переключателями, два из которых используются в качестве ограничителей хода, остальные – для управления внешними устройствами. Кулачки регулируются вручную с помощью отвертки на месте эксплуатации. Прозрачная откидная крышка облегчает доступ к регулировочному узлу. Привод смазан составом пролонгированного действия на весь срок службы, техническое обслуживание при эксплуатации не требуется.
Достоинства:
- короткий цикл полного хода (3 сек.);
- высокая точность переключения;
- отличные динамические характеристики;
- компактный габариты корпуса;
- монтаж в любом положении;
- смазка рабочего узла, не требующая замены;
- удобный доступ к узлу настройки.
Конструкция сервопривода не адаптирована для установки потенциометра.
