Описание

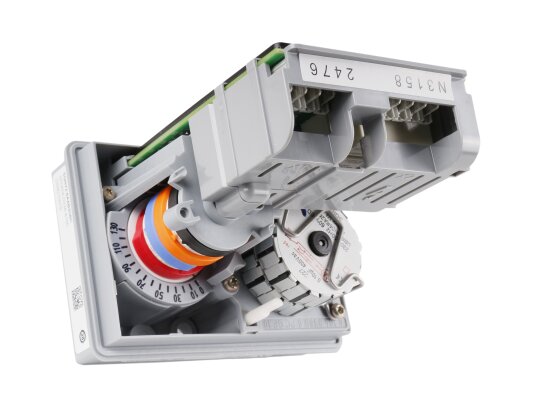

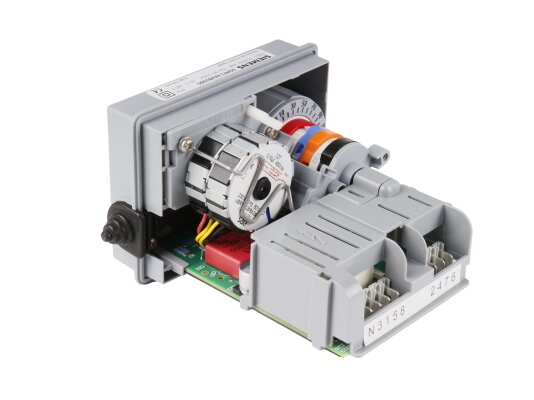

Сервопривод CIB Unigas SQN72.6A4B20BC служит для оснащения системы автоматического регулирования воздушного потока при эксплуатации промышленной горелки. Отвечает за перемещение заслонки на необходимый угол для достижения оптимального состава сжигаемой смеси, полного сгорания с максимальным КПД. Исполнительное устройство работает под управлением топочной автоматики.

Основные параметры и особенности

Реверсивный синхронный двигатель работает от сети напряжением 230 В (допустимые скачки -15%, +10%). Защищен от блокировки. Редуктор отсоединяется вручную. Угол открытия затвора настраивается в диапазоне 0-130°. Максимальное значение: 160°. Привод перемещает заслонку на 90° в течение 30 сек.

Для удобства контроля за положением заслонки предусмотрен индикатор положения. Параметры задаются при помощи регулируемых кулачков.

Сервопривод стабильно работает при температурах окружающего воздуха -20…+60 °С. Собран в ударопрочном, жаростойком корпусе из пластика. Вал изготовлен из нержавейки. Электрические контакты защищены от пыли/ влаги в соответствии с нормами IP 54.

Зубчатый рабочий механизм обработан смазкой пролонгированного действия, не требует дополнительного обслуживания в процессе эксплуатации. Предусмотрены концевые и вспомогательные переключатели.

Достоинства:

• точное перемещение воздушной заслонки с учетом настройки;
• долговечный рабочий узел, не нуждающийся в обслуживании;
• защита от блокировки;
• простота монтажа и настройки;
• стабильная работа в широком диапазоне температур;
• надёжная электрозащита.

Сервопривод служит для оснащения горелок Cib Unigas, FBR, Lamborghini, Ecoflame и других производителей.
