Описание

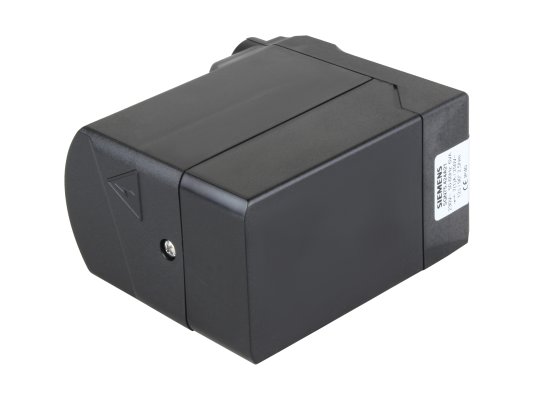

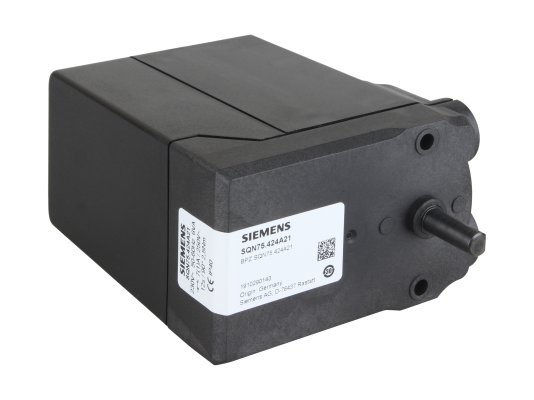

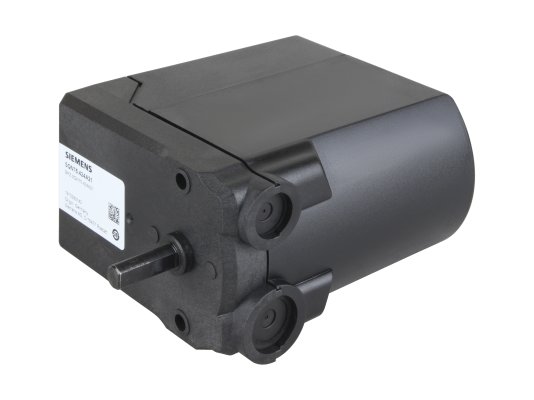

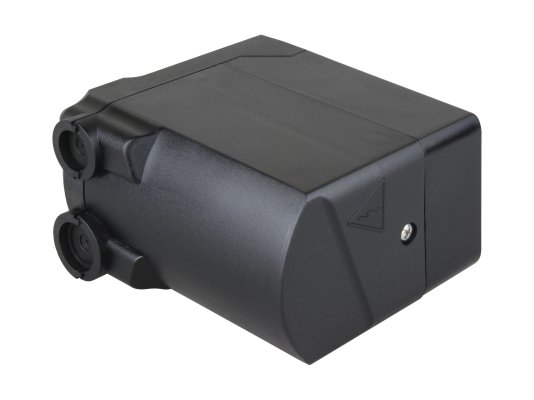

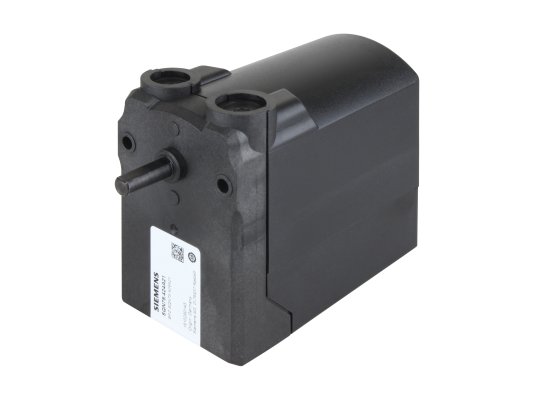

Сервопривод Ecoflam SQN75.424A21, арт: 65109809 входит в систему автоматического управления подачей воздуха на горение. Работает совместно с топочным автоматом, 3-позиционным регулятором, контроллером RWF40. При поступлении соответствующей команды открывает, перемещает на угол до 160° или закрывает воздушную заслонку, обеспечивая приток достаточного объема воздуха для горения или продувки. Привод оснащен износостойким рабочим механизмом, компактным корпусом, не готов к установке потенциометра.

Особенности и ключевые параметры:

• работа от синхронного реверсивного двигателя с антиблокировкой;
• 2 реле, 4 переключателя, в т.ч. 2 концевых;
• рабочее напряжение – 230 В, -15%, +10%;
• диапазон настройки: 0.130°, максимальный угол – 160°;
• поворот на 90° за 12 сек.;
• открепляемая зубчатая передача с автоматическим обратным зацеплением;
• корпус длиной 115 мм без места для установки потенциометра,
• материал обшивки – ударопрочный, жаростойкий пластик;
• не требующая обслуживания зубчатая передача;
• пыле-, влагозащита корпуса по стандарту IP40;
• задание параметров срабатывания с помощью регулируемых кулачков;
• внутренняя индикация положения;
• монтаж в любом положении;
• встроенная электронная схема;
• штепсельные клеммы для электроподключения;
• температурные условия: -20.+60 °C.

Применение

Сервопривод Ecoflam SQN75.424A21 применяется в автоматических системах управления потоком воздуха в маломощных и среднемощных горелках, сжигающих газ или жидкое топливо.
