Описание
Сервопривод Elco SQM50.481A2, арт: 13014677 открывает-закрывает воздушную заслонку при эксплуатации газовых/ жидкотопливных промышленных горелок. Совместно с автоматикой, трехпозиционным регулятором или регулятором постоянного действия участвует в регулировании подачи воздуха для безопасной и результативный работы системы сжигания топлива.
Конструкция

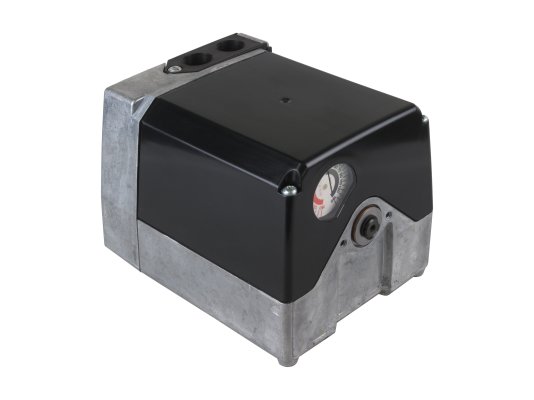

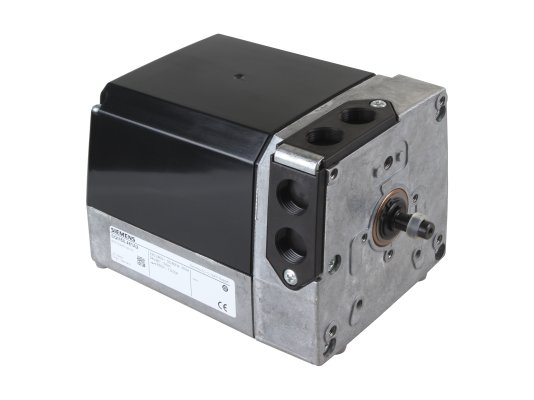

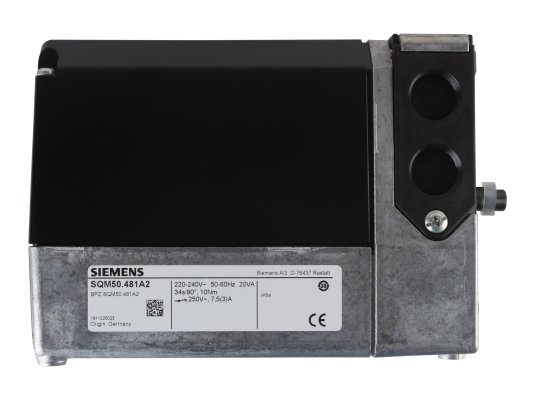

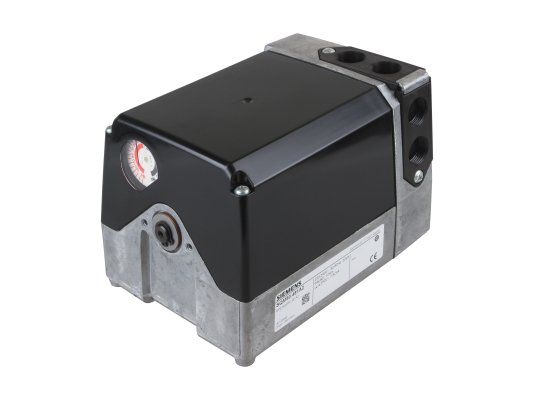

Сервопривод Elco SQM собран в литом алюминиевом корпусе с полимерной термостойкой крышкой. Оснащен реверсивным синхронным двигателем 220 В, заменяемым приводным валом. Зубчатая передача и подшипники не требуют обслуживания. В корпусе предусмотрены крупные отверстия для упрощения ввода кабелей. Пыле-, влагозащита соответствует стандарту IP54.
Особенности и основные характеристики:
- для регулирования потока воздуха;
- вращение вала влево-вправо (с завода – левое вращение);

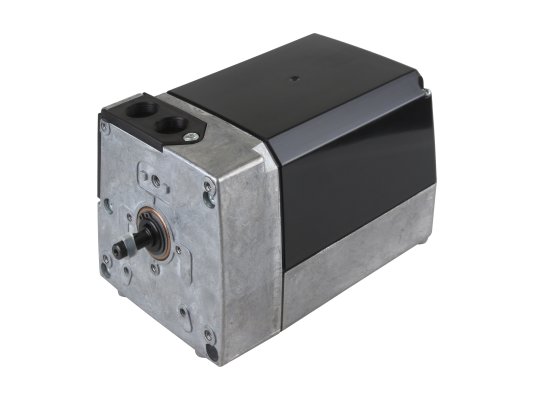

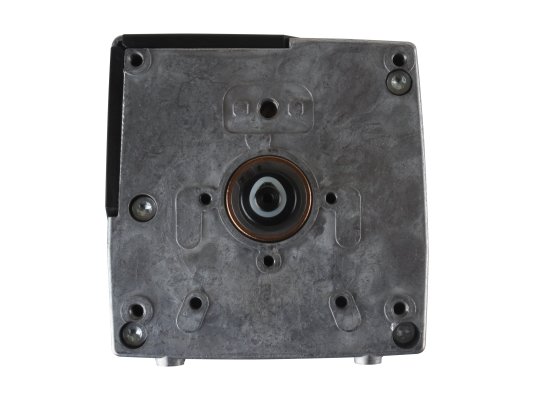

- заменяемый 10-миллиметровый односторонний вал, сегментная шпонка;
- простота крепления и замены приводного вала;
- автоматический возврат в базовое положение;
- диапазон шкалы настройки угла открытия: 0.160°;
- время перемещения на 90° – 34 сек.;

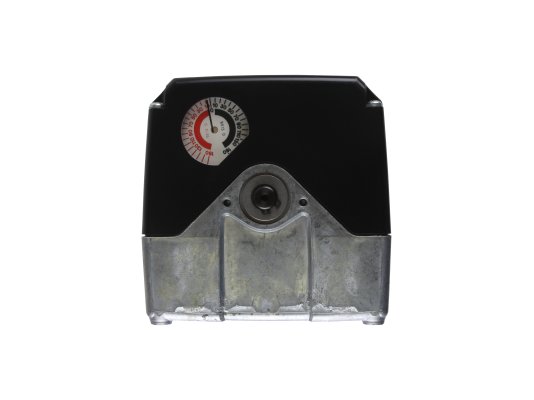

- индикатор положения;
- 8 выключателей, в т. ч. 2 концевых;
- легкая настройка точек переключения;
- гибкость электропроводки;
- адаптер для изменения высоты монтажа (по запросу);
- диапазон температур эксплуатации: -20.+60 °C.
Применение
Сервопривод Elco SQM50.481A2 эксплуатируется в газовых и жидкотопливных промышленных горелках высокой и средней мощности.
