Описание

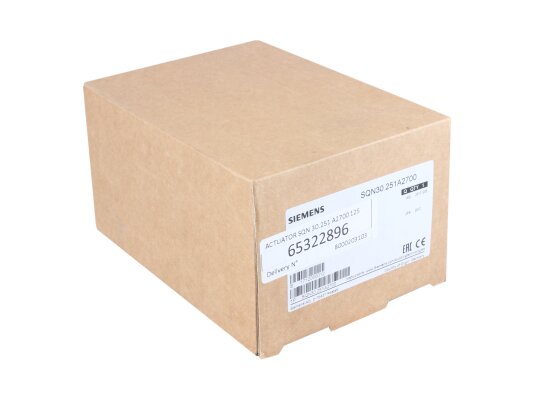

Сервопривод Elco SQN30.251A2700, арт: 65322896 служит для открытия воздушной заслонки на необходимый угол и регулирования подачи воздуха при эксплуатации горелок. Работает под управлением топочного автомата, P-PI или PID-регулятора. Габариты конструкции не рассчитаны на монтаж потенциометра. При необходимости сервопривод можно переоборудовать, используя специальный комплект, и установить прибор.
Особенности и параметры:
- питание от сети 230 В;
- диапазон регулировки поворота заслонки (угол): 0.160°;
- продолжительность цикла на 90° – 12 сек.;
- базовая версия с корпусом высотой 110 мм;
- 2 реле, 2 концевых, 1 вспомогательный переключатель для специального применения;
- работа от реверсивного синхронного электродвигателя с защитой от блокировки;
- точная настройка концевых и дополнительных переключателей;
- пластиковый корпус, устойчивый к механическим и температурным воздействиям;
- зубчатая передача, не требующая обслуживания в период эксплуатации;
- электрическое соединение с помощью винтовых клемм;
- внутренняя индикация положения;
- возможность установки в любой ориентации;
- пыле-, влагозащита корпуса по стандарту IP40;
- эксплуатационные температуры: -20.+60 °C.
При заказе доп. комплекта AGA32 сервопривод можно подготовить под установку потенциометра (опционально).
Место применения
Сервопривод Elco SQN30.251A2700 рассчитан на использование в маломощных и среднемощных горелках, работающих на газе и жидком топливе. Служит для перемещения воздушной заслонки при регулировании пропорции топливо/воздух, продувке камеры сгорания.
