Описание

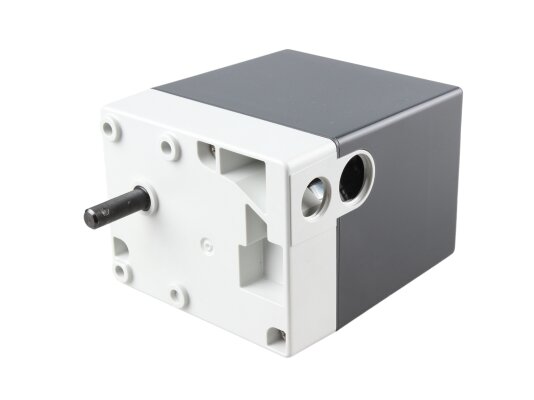

Сервопривод Elco SQN30.401A2700, арт: 65322892 отвечает за перемещение воздушной заслонки при управлении потоком воздуха, подаваемого на горение. Это базовая версия с корпусом высотой 110 мм, который не рассчитан на установку потенциометра. При использовании специального комплекта конструкцию можно модернизировать под монтаж прибора.
Особенности и параметры:
- работа от реверсивного синхронного электродвигателя с защитой от блокировки;
- питание от сети 230 В;
- диапазон настройки угла поворота заслонки: 0.160°;
- продолжительность цикла на 90° – 30 сек.;
- 2 концевых, 3 вспомогательных переключателя;
- точная настройка концевых и дополнительных переключателей кулачками с разметкой;
- конструкция с пластиковым ударо-, термостойким корпусом;
- зубчатая передача, не нуждающаяся в регулярной смазке;
- электрическое соединение с помощью винтовых клемм;
- внутренняя индикация положения;
- крепление в любом удобном положении;
- защита от пыли и влаги по стандарту IP40;
- температуры внешней среды: -20.+60 °C.
При заказе доп. комплекта AGA32 сервопривод Elco SQN30.401A2700 можно переоборудовать под установку потенциометра (опционально).
Применение
Сервопривод служит для управления положением воздушной заслонки в газовых и жидктопливных горелках малой и средней мощности. Работает совместно с топочным автоматом, P-PI или PID-регулятором.
