Описание

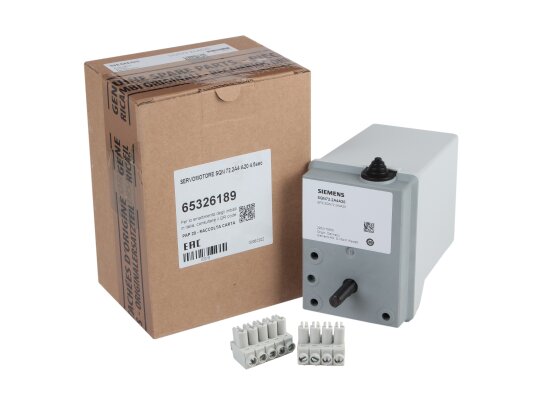

Сервопривод Elco SQN72.2A4A20, арт: 65326189 – один из элементов системы автоматического управления подачей воздуха на горелку. Перемещает воздушную заслонку на необходимый угол, обеспечивая продувку камеры сгорания или поступление воздуха в объеме, достаточном для эффективного сжигания топлива. Работает совместно с топочным автоматом, 3-позиционным регулятором, контроллером RWF40. Максимальный угол открытия – 160°.
Особенности и параметры модели:
- подготовлен к установке потенциометра;
- широкий диапазон для настройки угла открытия, 0.160°;
- быстрое позиционирование на 90°, в течение 4 сек;
- работа от реверсивного синхронного двигателя 220 В с защитой от блокировки;
- концевые и вспомогательные переключатели, внутренняя индикация позиции;
- кулачки и разметка для задания точек срабатывания;
- отсоединяемая вручную зубчатая передача, смазанная на весь срок службы;
- приводной вал из черненой стали;
- корпус из пластика, стойкого к ударам, высокотемпературным воздействиям;
- уровень пыле-, влагозащиты конструкции IP40;
- интегральная электронная схема;
- возможность размещения в любой ориентации;
- допустимые температуры эксплуатации: -20.+60 °C.
Применение
Сервопривод Elco SQN72.2A4A20 служит для оснащения промышленных горелок малой, средней мощности, сжигающих газ или жидкое топливо.
Достоинства:
- точное переключение;
- износостойкий зубчатый механизм;
- нетребовательность в обслуживании;
- система защиты двигателя от блокировки;
- возможность монтажа потенциометра;
- широкий угол открытия, до 160°;
- простая регулировка переключателей в пределах доступного диапазона.
Сервопривод Elco SQN72.2A4A20 необходимо защитить от воздействия влаги, обледенения и образования конденсата во избежание поломки или некорректной работы.
