Описание

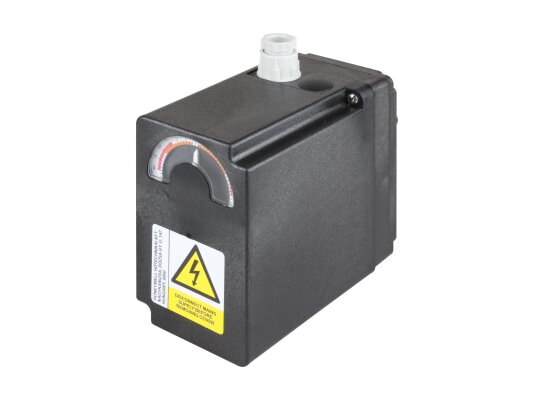

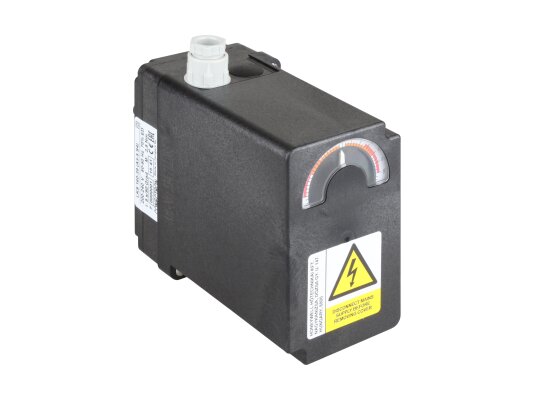

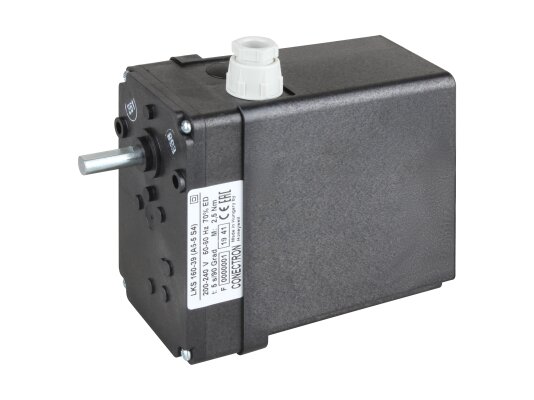

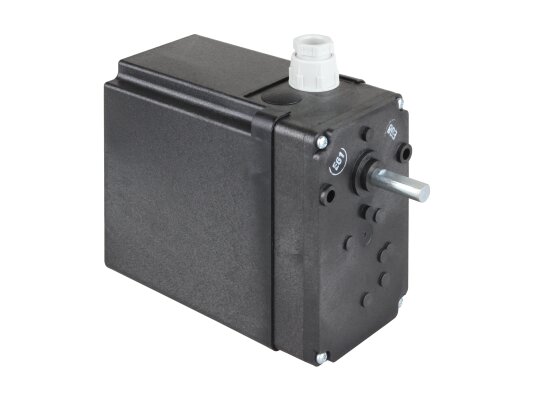

Сервопривод Honeywell LKS 160-39 (A5-5 S4) разработан для установки в газовые и жидкотопливные горелки с многоступенчатым или моделируемым регулированием мощности и полным закрытием воздушной заслонки. Необходим для регулирования объема воздуха и получения оптимальной пропорции с топливом.

Устройство и особенности

• Сервопривод работает от 230-вольтового электродвигателя, который запускает вращение приводного и кулачкового вала с ограничителями и вспомогательными выключателями через редуктор. Положение выключателей настраивается при помощи диска. Предусмотрена ручная регулировка диска кулачков (при помощи отвертки).
• Зубчатый механизм рассчитан на длительную службу, нетребователен в обслуживании благодаря использованию смазки длительного действия.

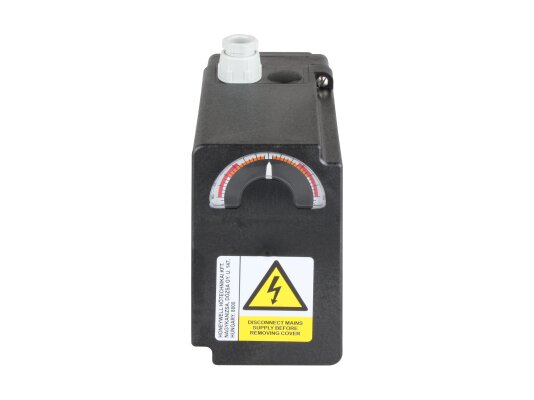

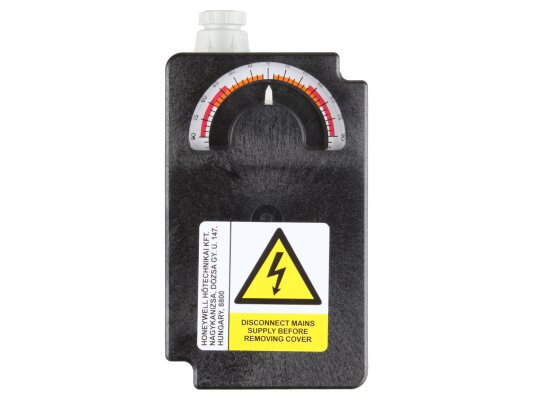

• Корпус произведен из пластика, стойкого к механическим и температурным воздействиям. Уровень защиты от пыли и влаги отвечает стандарту IP 44. Для удобства контроля предусмотрен индикатор положения. Заслонка полностью открывается на 90° за 5 секунд.
• Сервопривод фиксируется на горелку в произвольном положении. Для жесткой фиксации предусмотрены сквозные отверстия под болты.
• Допустимые температуры эксплуатации привода заслонки: 0…+60 °С. Важно не допускать конденсацию, воздействие влаги, обледенение.

Honeywell LKS применяется совместно с дроссельным клапаном VT5000.
