Описание

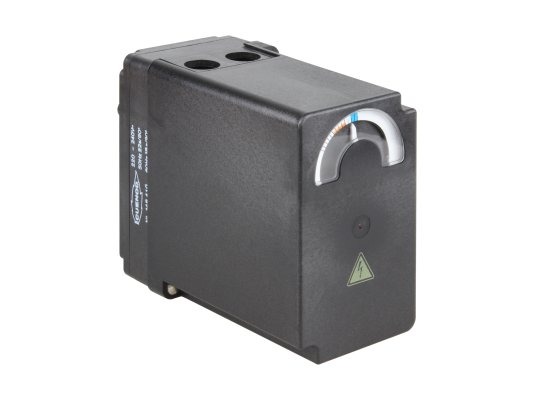

Сервопривод воздушной заслонки Honeywell LKS 160-41 (B6-22 S11.1) создан для оснащения многоступенчатых и модулируемых горелок, потребляющих газ/жидкое топливо, с полностью закрываемой воздушной заслонкой. Обеспечивает производительный сжигание топлива/газа и повышение теплоотдачи.

Параметры работы и условия эксплуатации

• Требования к электропитанию: 200-240 В, 50/60 Гц.
• Мощность потребления: около 4 VA.
• Длительность полного цикла на 90°: 22 секунд.
• Крутящий момент: 2 Нм.
• Рабочая среда: газ, дизтопливо и комбинация.
• Температура окружающего воздуха: 0…+60 °С.
• Угол срабатывания: максимум 90°.

Исполнение и особенности

• Сервопривод приводится в действие синхронным электродвигателем, который питает основной вал специального исполнения и беззазорный кулачковый вал через редуктор. Направление вращения – против часовой стрелки.

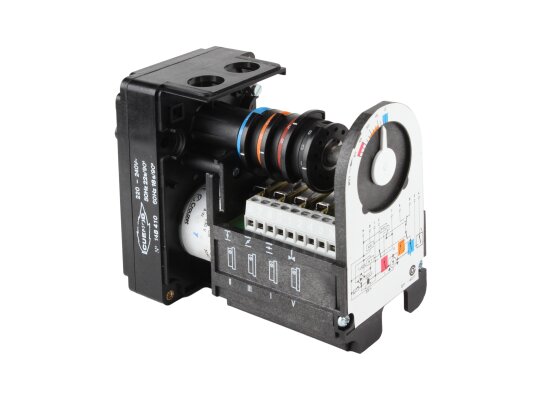

• Кулачковый вал управляет концевыми и вспомогательными выключателями, положение которых можно плавно настраивать в рамках рабочего диапазона, используя связанный кулачковый диск.
• Прямозубая передача не требует регулярного обслуживания, обработана смазкой длительного действия.

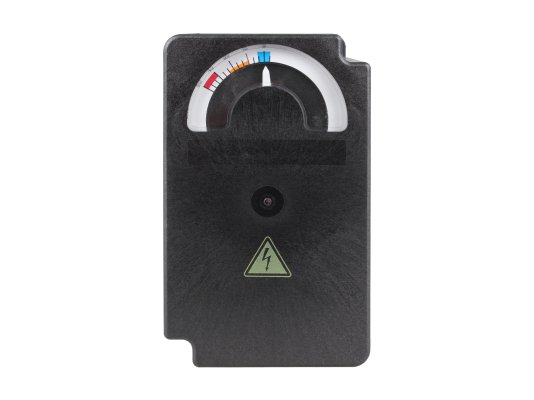

• Предусмотрен индикатор положения.

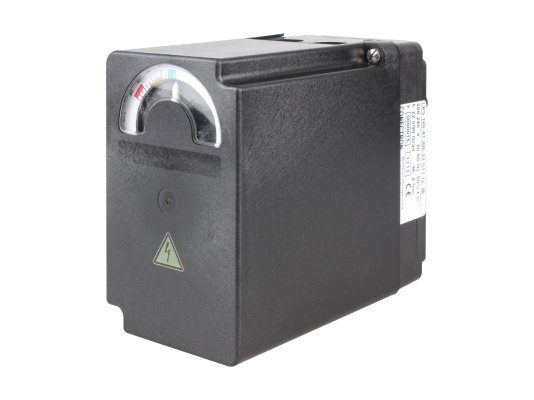

• Корпус выполнен из ударопрочного, термостойкого пластика. Класс электрозащиты соответствует IP 44. Необходимо исключить конденсацию, обледенение и воздействие воды.

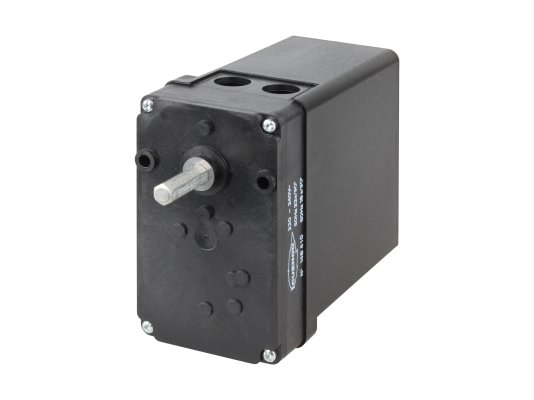

• Сервопривод применяется для использования с дроссельным клапаном VT5000 и может устанавливаться в произвольном положении. На корпусе просверлены отверстия для надежного крепления.
• По отдельной заявке возможна установка потенциометра.
