Описание

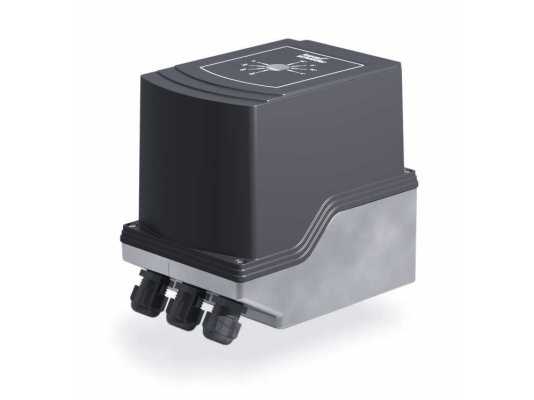

Сервопривод Kromschroder IC 50-60H30TR10, арт: 74215225 эксплуатируется в промышленных системах для управления газовыми и воздушными клапанами и дисковыми затворами. Гарантирует перемещение вращающихся деталей в диапазоне от 0 до 90°. На полный ход (90°) уходит 60 сек. Привод характеризуется точным позиционированием, увеличенным вращающим моментом (20 Нм), возможностью выбора направления вращения, высоким уровнем пыле-, влагозащиты, простой настройкой точек переключения. При отсутствии электропитания остается в текущем положении.

Особенности:

• работа от электросети 24 В, -15/+10 %;
• крутящий момент – 20 Нм;
• трехпозиционно-шаговое регулирование;
• потенциометр обратной связи для контроля угла открытия;
• время полного шага (открытие на 90°) – 60 секунд;
• задание направления вращения ползунковым переключателем;
• индикация работы (красный и синий светодиод LED) ;
• 2 концевых переключателя для ограничения хода;
• 3 вспомогательных переключателя для управления внешними устройствами или контроля промежуточных позиций;
• включение необходимого режима (автоматический/ ручной) для настройки параметров срабатывания;
• регулировка положения срабатывания в концевом выключателе с помощью отвертки;
• допустимые температуры эксплуатации: -20…+60 °С (не допускается конденсация среды);
• смазывание рабочего механизма составом постоянного действия, не требующим замены;
• защита корпуса от проникновения пыли и влаги по стандарту IP 54;
• электроподключение через кабельные вводы М20;
• ударо-, термостойкое исполнение корпуса;
• установка в любом положении, кроме перевернутого (вниз крышкой).

Применение

Сервопривод Kromschroder IC 50-60H30TR10 передает вращающий момент, управляя дисковыми затворами, клапанами в системах автоматического регулирования потока воздуха, дымовых газов в воздуховодах, дымоходах.
