Описание

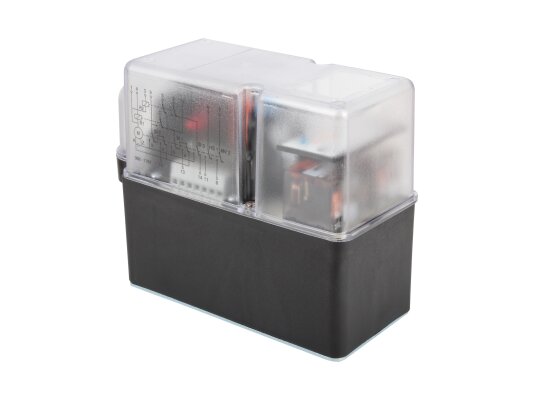

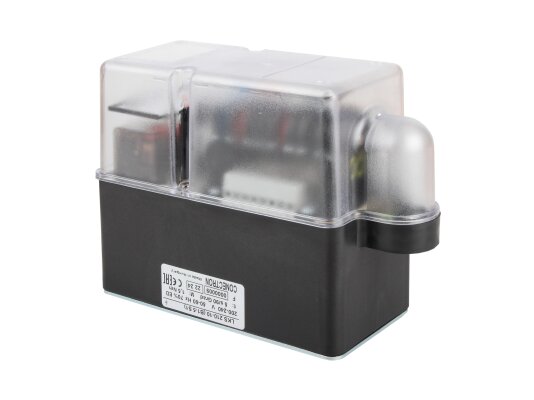

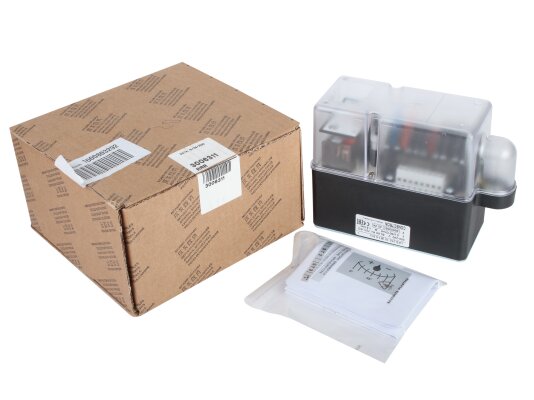

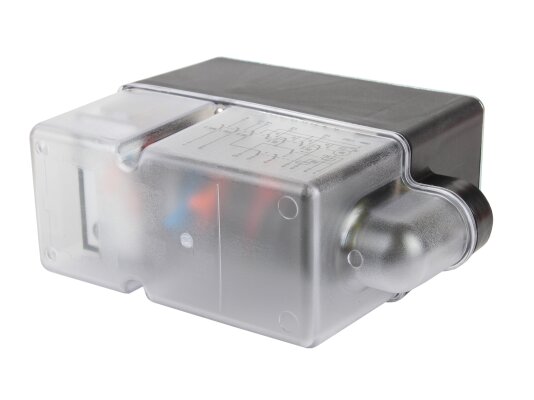

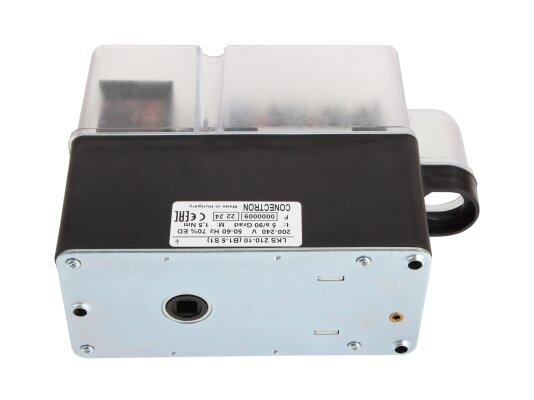

Сервопривод Riello LKS 210-10 (B1-5 S1), арт: 3006311 служит для оснащения систем автоматического управления подачей воздуха и формирования оптимального состава топливовоздушной смеси. Эксплуатируется в двухступенчатых горелках, сжигающих мазут или газ. Хорошо подходит для горелок с полностью закрывающейся воздушной заслонкой. Выделяется надёжной конструкцией, точностью перемещения, нетребовательностью в обслуживании.

Основные параметры и особенности:

• питание от сети 200-240 В;

• продолжительность полного открытия (на 90°) – 5 сек.;

• стабильная скорость перемещения независимо от изменений напряжения или нагрузки;

• диапазон настройки угла открытия – 0.90°;

• защита электрических компонентов от пыли и брызг класса IP44;

• точное перемещение в соответствии с заданными параметрами;

• термостойкий, ударопрочный корпус из пластика;

• прозрачная пластиковая крышка для защиты узла настройки и удобства доступа;

• диапазон температур эксплуатации: -10…+60 °С;

• электроподключение через клеммные соединения;

• встроенный индикатор положения;

• вспомогательные переключатели, вращение привода в обе стороны;

• монтаж в систему в любом положении;

• не требующий обслуживания рабочий механизм.

Устройство

Сервопривод Riello LKS скомпонован в небольшом корпусе. Состоит из синхронного электродвигателя, связанного с редукционной передачей. Червячная самоблокирующаяся передача является последней ступенью, гарантирует весь диапазон положений заслонки. Для регулирования позиции используются рычаги с цветной кодировкой уровня производительности (закрытое положение/ низкая/ высокая продуктивность). Текущее положение воздушной заслонки указывается на шкале, размещенной под крышкой устройства.

Достоинства:

• точная настройка параметров;

• быстрое открытие на 90°;

• стабильная работа независимо от изменений напряжения/ нагрузки;

• прочный термостойкий корпус;

• цветная кодировка рычагов для упрощения настройки;

• прозрачная крышка для просмотра и доступа к рабочему узлу;

• индикация текущей позиции;

• обработка рабочего узла смазкой постоянного действия.
