Описание

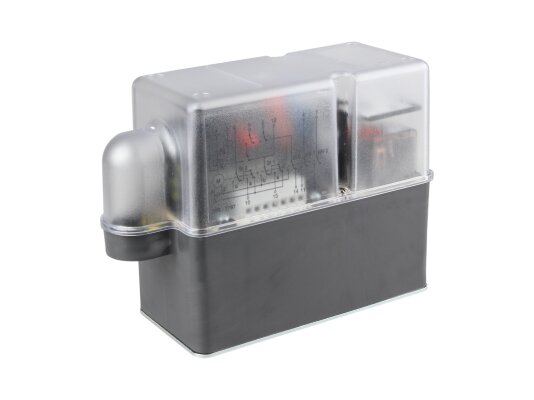

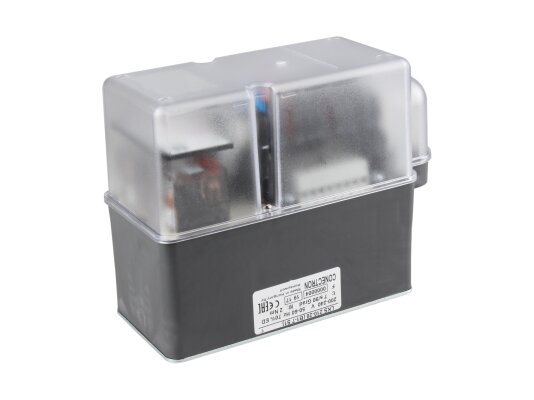

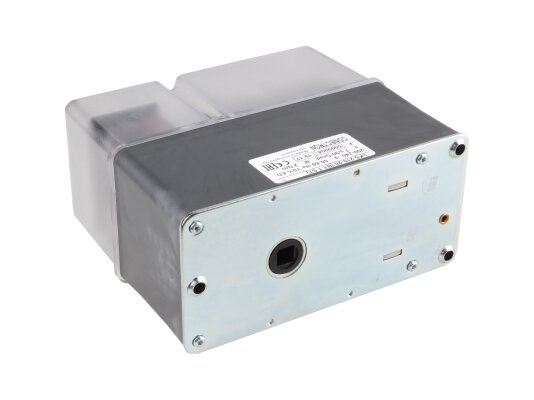

Сервопривод Riello LKS 210-26 (B1-7 S1), арт: 3013395 служит для привода воздушной заслонки при управлении подачей воздуха на горение. Перемещает заслонку на необходимый угол в соответствии с командами блока автоматики. Адаптирован для оснащения двухступенчатых мазутных и газовых горелок Riello. Характеризуется точным перемещением, надёжным исполнением, простотой настройки параметров, нетребовательностью в обслуживании.
Параметры и особенности:
-
напряжение питания 200-240 В;
-
доступный угол позиционирования – 0.90°;
-
продолжительность полного открытия (на 90°) – 7 сек.;
-
стабильная работа независимо от колебаний напряжения или нагрузки;
-
пылевлагозащита корпуса класса IP44;
-
точное перемещение заслонки в соответствии с заданными параметрами;
-
отслеживание положения заслонки за счёт встроенному индикатору;
-
работа под управлением топочного автомата горелки;
-
надёжный корпус из пластика, стойкого к температурному и механическому воздействию;
-
прозрачная пластиковая крышка с удобным доступом к регулировочному узлу;
-
допустимые температуры внешней среды: -10…+60 °С;
-
подключение через клеммные соединения;
-
вспомогательные переключатели;
-
вращение привода в обе стороны;
-
установка в любом положении;
-
смазка постоянного действия, не требующая замены.
Устройство
Сервопривод для воздушных заслонок Riello LKS снабжен синхронным двигателем, связанным с редукционной передачей. Червячная передача с блокировкой является последней ступенью, гарантирует полный диапазон положений воздушной заслонки. Под прозрачной крышкой размещен узел настройки. Для изменения рабочих параметров предусмотрены рычаги с цветной кодировкой производительности (закрытое положение/ низкая/ высокая рабочая производительность). Текущее положение воздушной заслонки отражается на шкале.
Достоинства:
-
точное и надёжное управление заслонкой;
-
стабильная работа;
-
защита двигателя от ударов и тепловых воздействий;
-
встроенная индикация положения;
-
цветная кодировка рычагов для упрощения настройки;
-
прозрачная крышка для просмотра и быстрого доступа к рабочему узлу;
-
смазанный на весь срок службы рабочий механизм.
