Описание

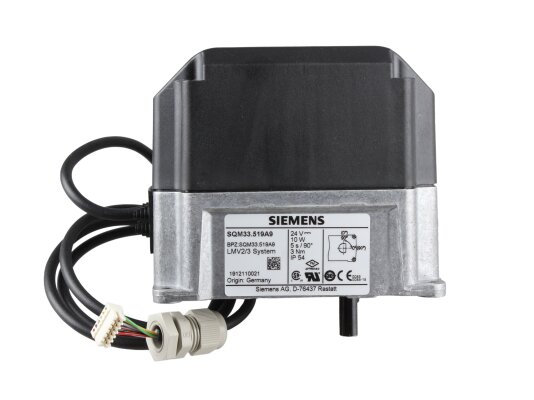

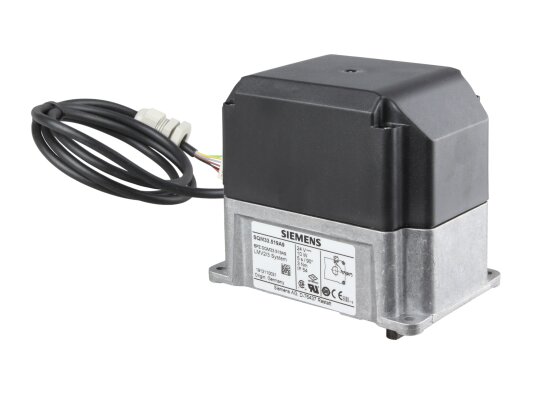

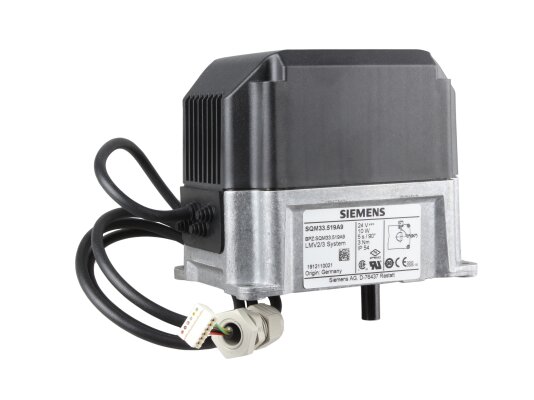

Сервопривод Riello SQM33.519A9, арт: 3013931 входит в состав системы автоматического управления подачей воздуха при формировании топливовоздушной смеси. Гарантирует точное перемещение заслонки с учетом команд автоматики или электронного контроллера. Конструкция адаптирована для установки в горелки Riello. Не требует обслуживания.
Основные характеристики и особенности:
-
напряжение питания 24 В;
-
угол поворота 0.90°, время открытия на 90° – 5 сек.;
-
точное перемещение заслонки с учетом настроек и команд автоматики;
-
внутренняя индикация положения;
-
надёжная работа независимо от колебаний напряжения или нагрузки;
-
пылевлагозащита компонентов класса IP54;
-
работа под управлением топочного автомата или электронного контроллера;
-
экономичный расход электроэнергии;
-
возможность подключения потенциометра (опция);
-
самосмазывающийся рабочий узел, не требующий обслуживания;
-
легкая настройка концевых и вспомогательных переключателей;
-
диапазон температур эксплуатации: -20.+60 °C;
-
размещение в любом положении;
-
комплектация кабелем электропитания 1200 мм;
-
заявленный эксплуатационный ресурс – 250 тыс. циклов.
Устройство

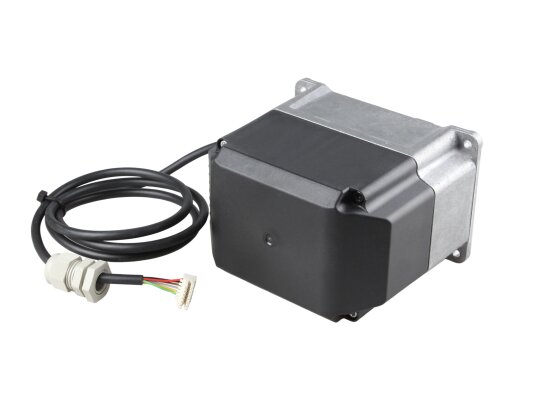

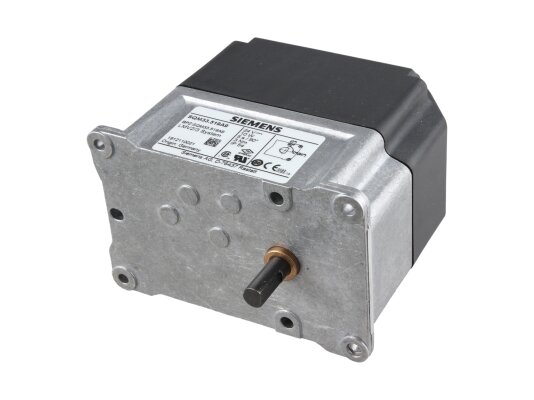

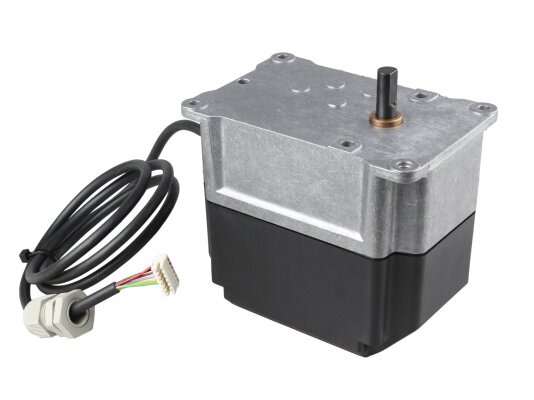

Сервопривод для воздушных заслонок собран в литом алюминиевом корпусе с кожухом из термостойкого, ударопрочного пластика. Приводной вал изготовлен из износостойкой стали. Шаговый реверсивный двигатель защищен от блокировки. Параметры угла открытия задаются автоматикой горелки, которая определяет оптимальный состав топливовоздушной смеси. Зубчатая передача не нуждается в дополнительном обслуживании при эксплуатации.
Достоинства:
-
точное перемещение воздушной заслонки;
-
надёжная, износостойкая конструкция;
-
реверсивный двигатель с функцией антиблокировки;
-
уровень электрозащиты IP 54;
-
широкий диапазон рабочих температур;
-
экономичное энергопотребление;
-
возможность установки потенциометра;
-
не требующая обслуживания передача.
Оборудование сертифицировано, поставляется с заводской гарантией и инструкциями по монтажу и эксплуатации.
