Описание

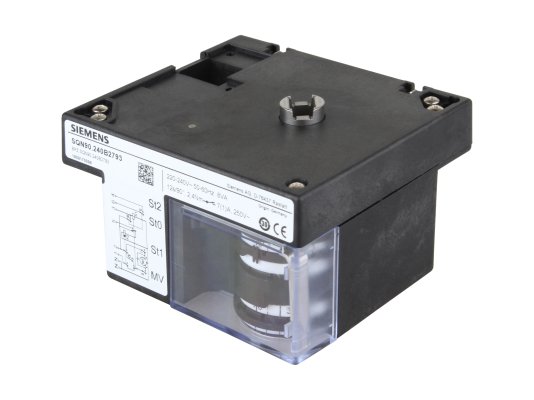

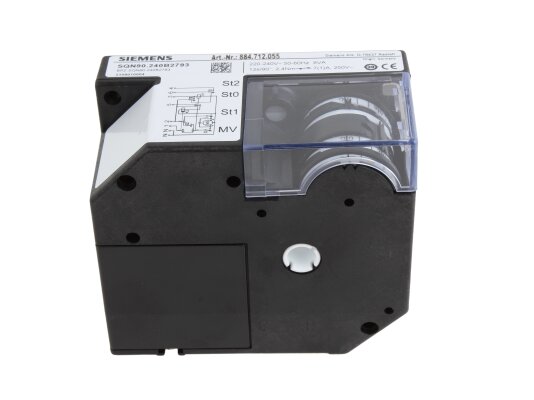

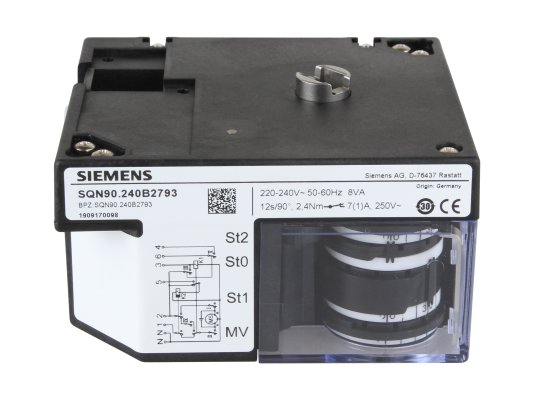

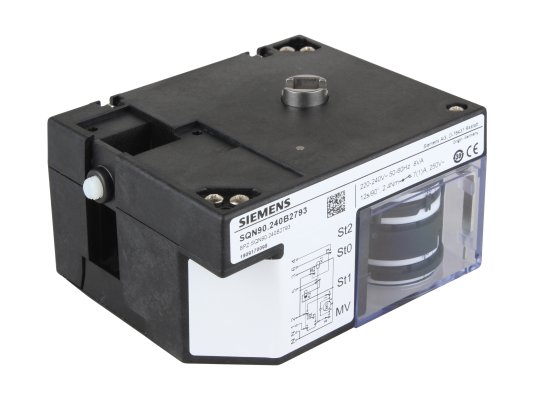

Сервопривод Riello SQN90.240B2793, арт: 3003887 служит для изменения угла открытия воздушной заслонки при подготовке топливовоздушной смеси перед сгоранием. Работает под управлением топочного автомата или регулятора. Используется в одноступенчатых, двухступенчатых, модулируемых горелках, сжигающих газ или жидкое топливо. Подготовлен под установку потенциометра.
Рабочие параметры и особенности:
-
питание от электросети: 220-240 В, 50-60 Гц;
-
диапазон открытия заслонки: 0.90°;
-
работа от синхронного электродвигателя с вращающим моментом 2,4 Нм;
-
время открытия на 90° – 12 сек.;
-
уровень пылевлагозащиты класса IP 40;
-
надёжное срабатывание независимо от колебаний напряжения или нагрузки;
-
износостойкий рабочий узел с отсоединяемой вручную передачей;
-
точный угол открытия заслонки с учетом настроек и команд автоматики;
-
экономичное энергопотребление;
-
легкая настройка параметров вращением кулачков со шкалой;
-
индикация положения, возможность подключения потенциометра (опция);
-
самосмазываемый редуктор, не нуждающийся в обслуживании;
-
эксплуатационные температуры: -20.+60 °С.
Устройство

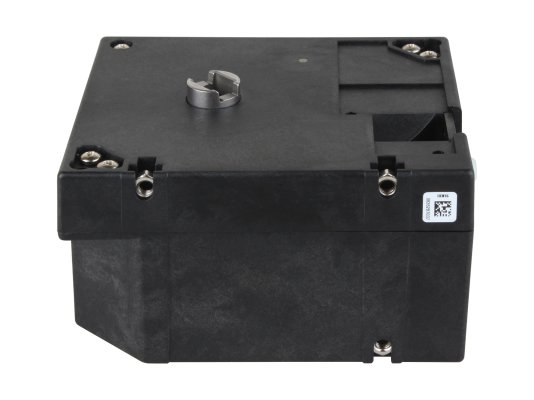

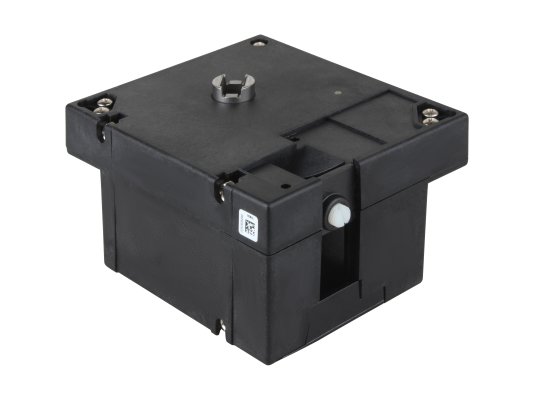

Сервопривод Riello SQN90 оснащен пластиковым корпусом, стойким к механическому, температурному воздействию. Параметры угла открытия задаются вручную с помощью кулачков. Зубчатая передача легко отсоединяется, фиксируется обратно автоматически. Смазана на весь срок эксплуатации, не требует дополнительного обслуживания.
Достоинства:
-
надёжный реверсивный двигатель;
-
точное открытие воздушной заслонки;
-
пластиковый термостойкий, ударопрочный корпус;
-
широкий диапазон температур эксплуатации;
-
внутренняя индикация положения;
-
возможность установки потенциометра;
-
простая настройка переключателей;
-
экономичное потребление электроэнергии;
-
использование смазки постоянного действия.
