Описание

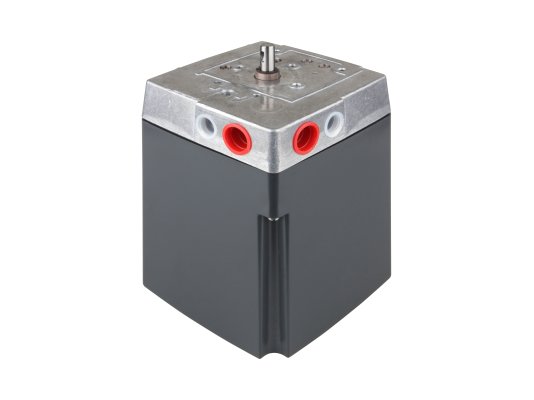

Сервопривод Siemens SQM10.16501 обеспечивает перемещение воздушных и газовых заслонок и других узлов вращающегося действия на угол 0-160° для регулирования расхода газа/ воздуха. Применяется в газовых и жидкотопливных горелках. Сервопривод выполняет свои функции при получении сигналов от автомата горения, контролирующего все стадии работы горелки.
Особенности:
- рабочее напряжение 110 В;
- вращение вала против часовой стрелки;
- время открытия заслонки (поворот на 90°) – 14 сек.;
- крутящий момент – 10 Нм;
- внутренняя индикация положения;
- диапазон шкалы: 0… 160°;
- 2 концевых переключателя для задания крайних точек;
- 5 вспомогательных переключателей для управления подключенными приборами или контроля промежуточных положений;
- работа от синхронного реверсивного двигателя с защитой от блокировки;
- выбор точек срабатывания при помощи кулачковых шайб;
- шкалы для упрощения и ускорения настройки точек переключения;
- подшипник редуктора из спеченной бронзы со смазкой постоянного действия;
- литой алюминиевый корпус;
- надёжная крышка из ударопрочного, жаростойкого полимера;
- пыле-, влагозащита корпуса класса IP 40;
- 4 отверстия с резьбой для ввода кабелей Pg11;
- ресурс 250 тыс. циклов (закрыто-открыто-закрыто) при номинальном моменте;
- подключение на винтовые зажимы;
- 3 глухих отверстия с внутренней резьбой М5 для крепления на рабочую поверхность;
- допустимые температуры эксплуатации: от -20 до +60 °C.
Отдельно сервопривод Siemens SQM10.16501 можно дооснастить потенциометром.
