Описание

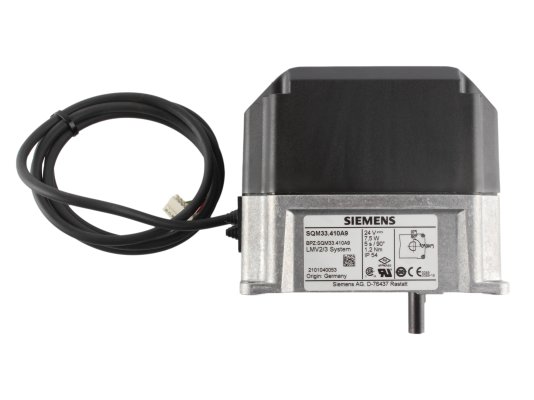

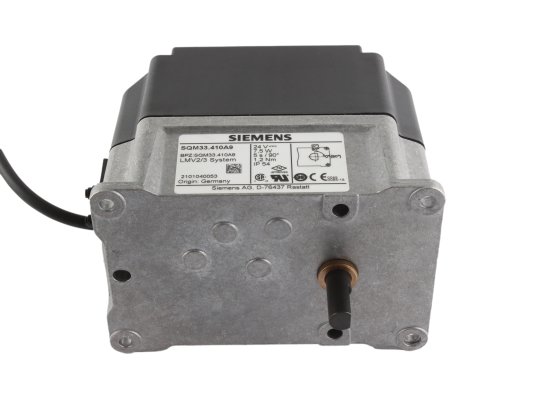

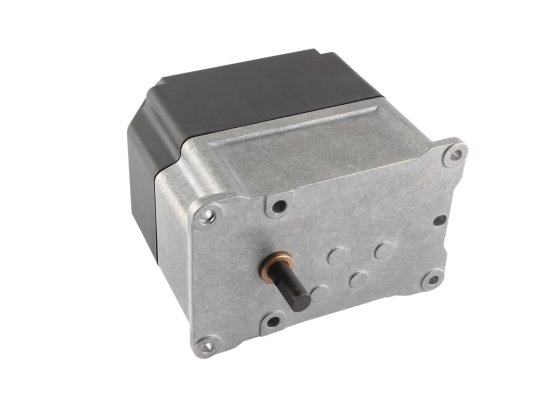

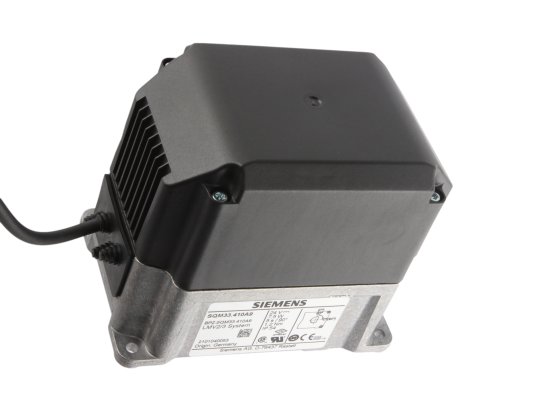

Сервопривод Siemens SQM33.410A9 предназначен для управления положением газовых и воздушных заслонок, жидкотопливных клапанов и других аналогичных устройств. Работает совместно с автоматикой горелки, задающей необходимые пропорции топлива и воздуха при подготовке сжигаемой смеси. Угол регулирования затвора: от 0 до 90°. Полное открытие осуществляется за 5 секунд.
Конструкция и особенности
- Сервопривод оснащен надёжной конструкцией. Редуктор имеет небольшой зазор. Управление и подача обратного сигнала о положении затвора происходит посредством совместного кабеля. Он также применяется для электропитания.
- Siemens SQM33 работает от шагового двигателя 24 В ±20 % с защитой от блокировки и крутящим моментом 1,2 Нм. Основные параметры работы, задание направления вращения, положения концевых выключателей и другие настройки определяются топочным автоматом (например, LMV27) или другим управляющим устройством.
- Корпус изготовлен из литого алюминия, крышка – из стойкой к ударам и нагреву пластмассы. Цилиндрический редуктор произведен из износостойкой стали и пластмассы, обработан смазывающим материалом постоянного действия, не требующим замены. Приводной вал выполнен из стали.

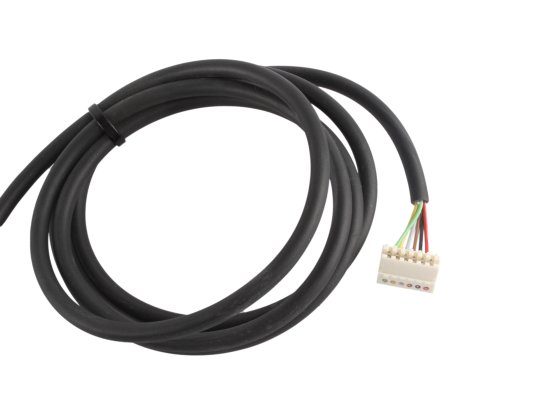

- Сервопривод поставляется с присоединенным кабелем длиной 1,5 м и штекерными разъемами. Уровень электрозащиты соответствует стандарту IP 54 с учетом дополнительной защиты подшипника вала привода от прямых брызг воды и проникновения пыли. Монтаж осуществляется в любом положении.
- Серводвигатель SQM33 может эксплуатироваться при внешних температурах -20.+60 °C и относительной влажности 95%. Срок службы устройства – 250 тыс. циклов (закрыто-открыто-закрыто).
Сервопривод Siemens SQM33.410A9 соответствует директивам ЕС, сертифицирован.
