Описание

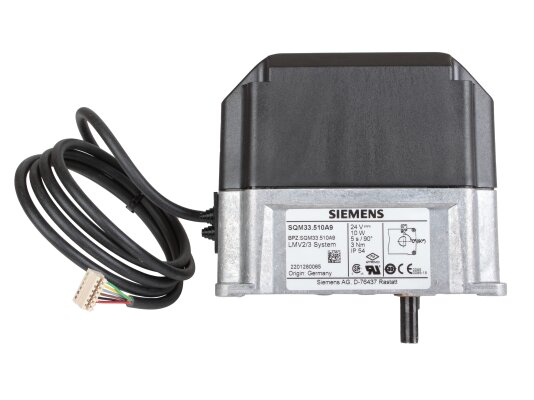

Сервопривод Siemens SQM33.510A9 отвечает за перевод заслонки в необходимую позицию при подготовке смеси к сгоранию. Работает в сочетании с автоматикой горелки или другим управляющим устройством.
Применение и основные параметры
Siemens SQM33 служит для управления положением газовых и воздушных заслонок, жидкотопливных клапанов и других аналогичных устройств. Максимальный угол открытия – 90°, продолжительность перемещения на 90° – 5 сек. Работает от сети 24 В ±20 %.
Конструкция и особенности

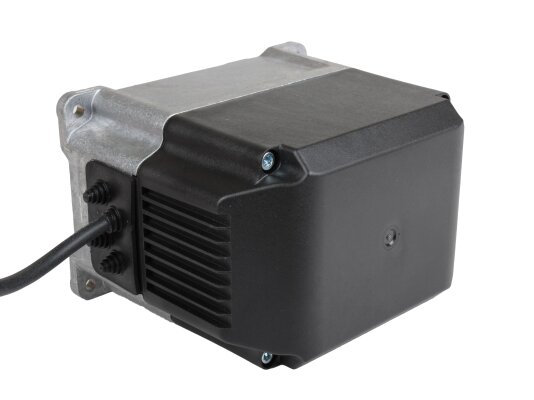

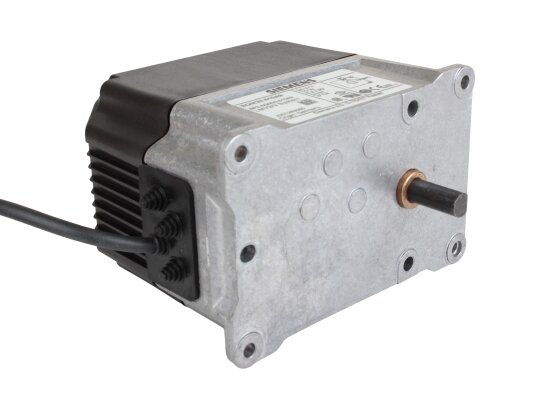

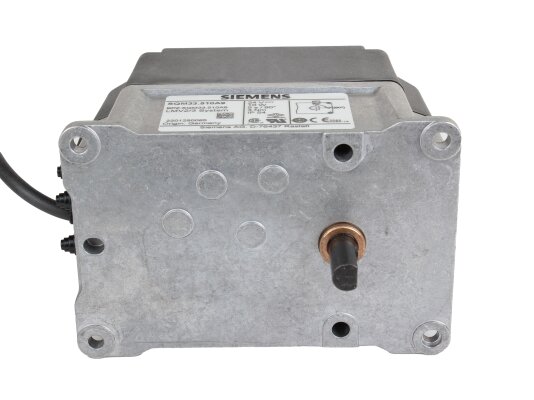

- Сервопривод собран в компактном ударопрочном корпусе с литым алюминиевым основанием и пластиковой термостойкой крышкой. При изготовлении цилиндрического редуктора использована сталь и пластмасса. Приводной вал – стальной.
- Редуктор имеет небольшой зазор. Обработан смазкой непрерывного действия, не требующей замены.
- Управление и передача ответного сигнала о позиционировании происходит при помощи совместного кабеля. Он также используется для электропитания. Siemens SQM33 работает от шагового реверсивного двигателя с крутящим моментом 3 Нм, защищенного от блокировки.
- Ключевые характеристики (направления вращения, положение концевых выключателей и другие настройки) определяются менеджером горения (например, LMV2) или другим устройством управления.

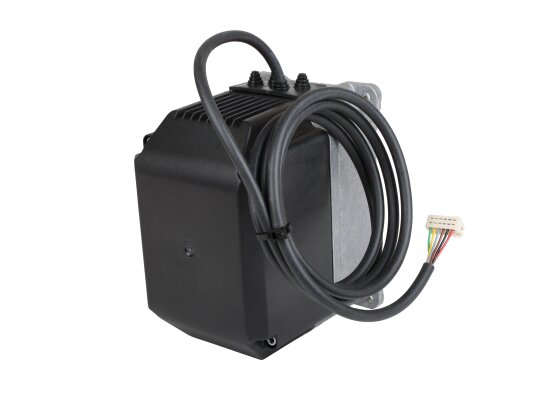

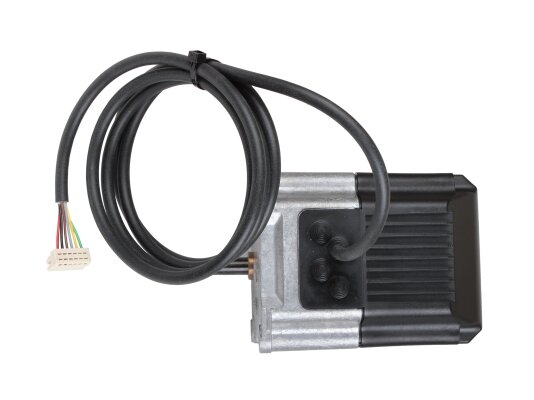

- К корпусу присоединен кабель длиной 1,5 м со штекерными разъемами. Уровень электрозащиты – IP 54. При монтаже требуется защитить подшипник вала от попадания прямых брызг и пыли. Установка на рабочую поверхность осуществляется в любой ориентации.
- Серводвигатель SQM33 рассчитан на эксплуатацию при температурах -20.+60 °C и относительной влажности 95%. Ресурс – 250 тыс. полных циклов (закрыто-открыто-закрыто).
Достоинства:
- быстрое перемещение;
- точное позиционирование заслонки;
- реверсивный двигатель с защитой от блокировки;
- надёжная, износостойкая конструкция;
- высокий уровень защиты от пыли и влаги, IP 54;
- незначительное энергопотребление.
Сервопривод Siemens SQM33.510A9 может дополнительно оснащаться блоком внешней индикации положения.
