Описание

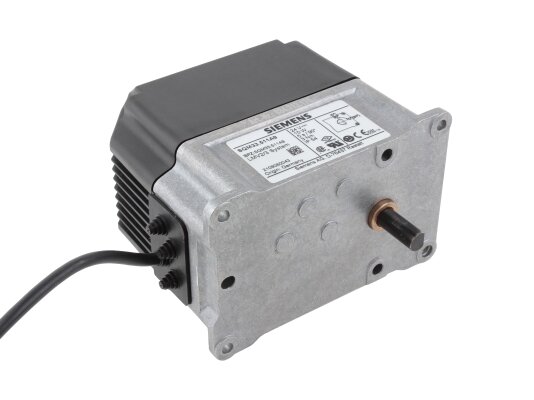

Сервопривод Siemens SQM33.511A9 под контролем автоматики горелки или электронной системы управления способствует перемещение воздушной/ газовой заслонки, жидкотопливного клапана. Участвует в подготовке топливной смеси перед сгоранием для достижения оптимального соотношения её компонентов и эффективного сжигания с высоким КПД. Угол открытия – максимально 90°. Полный цикл на 90° занимает 5 секунд.
Конструкция и особенности

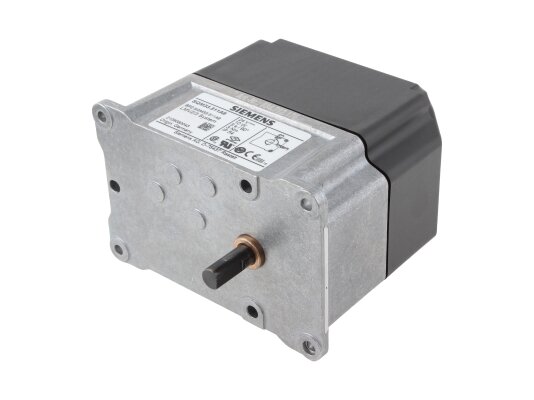

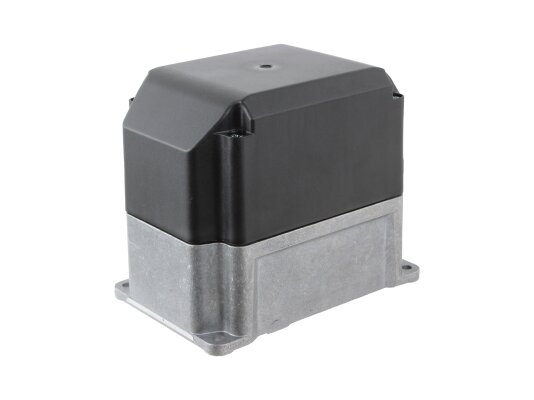

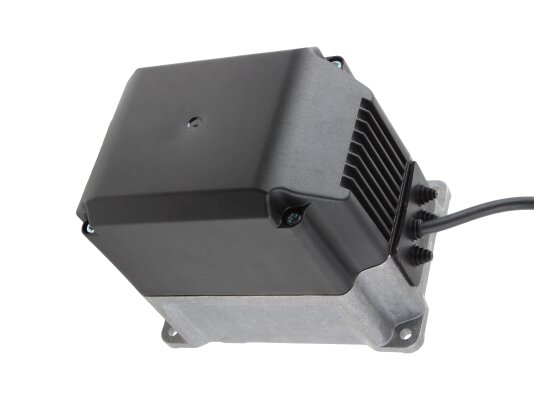

- Сервопривод SQM33 характеризуется прочной, износостойкой конструкцией. Цилиндрический редуктор имеет небольшой зазор. Корпус сервопривода произведен из алюминиевого литья, крышка – из ударопрочного термопластика, редуктор – из стали и пластмассы, приводной вал – из стали.
- Зубчатая передача и подшипниковая опора обработаны смазкой постоянного действия, поэтому техобслуживание не требуется.
- Управление и подача обратного сигнала о положении затвора происходит посредством совместного кабеля. Он также служит для электропитания.
- Siemens SQM33 работает от синхронного шагового двигателя 24 В ±20 % с защитой от блокировки и крутящим моментом 3 Нм. Ключевые параметры и настройки определяются автоматикой котла (например, LMV27) или другим управляющим устройством.

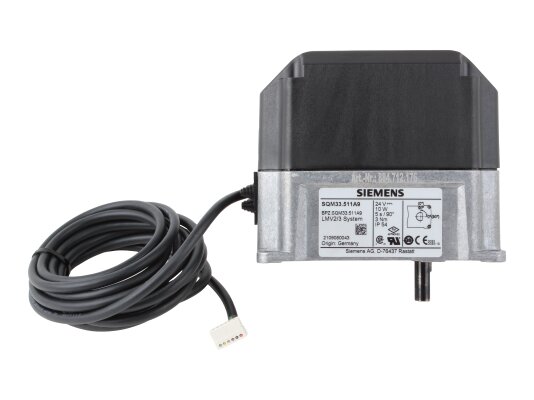

- Сервопривод поставляется с присоединенным кабелем длиной 3 метра и штекерными разъемами. Конструкция защищена от пыли и влаги по стандарту IP 54. При монтаже требуется исключить попадание воды и грязи в подшипник вала. Положение при установке – произвольное.
- Серводвигатель SQM33 может размещаться в местах с температурой окружающей среды -20.+60 °C и относительной влажности 95%.
Сервопривод Siemens SQM33.511A9 произведен по евростандартам, испытан, сертифицирован. Ресурс изделия – 250 тыс. полных циклов (закрыто-открыто-закрыто).
