Описание

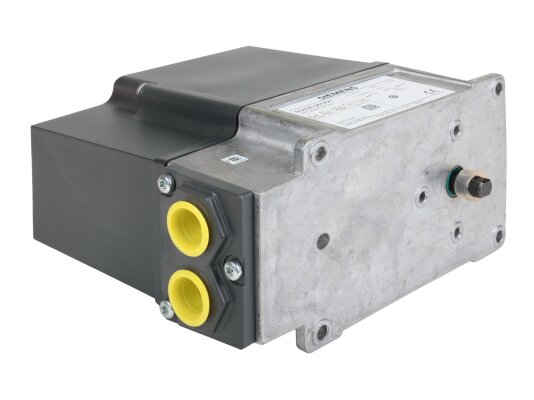

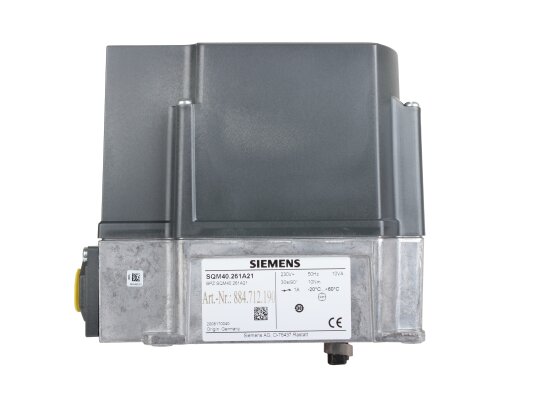

Сервопривод Siemens SQM40.261A21 участвует в процессе автоматического регулирования расхода газа, воздуха для получения оптимального состава смеси и эффективного сжигания. Выделяется надёжным исполнением, нетребовательностью в обслуживании, простотой монтажа и настройки. Перемещает заслонку в положение 90° за 30 секунд.
Конструкции и особенности

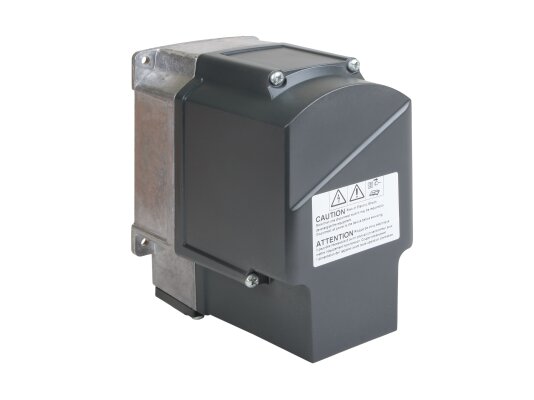

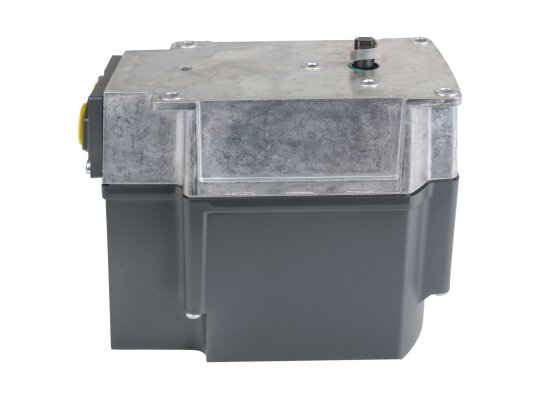

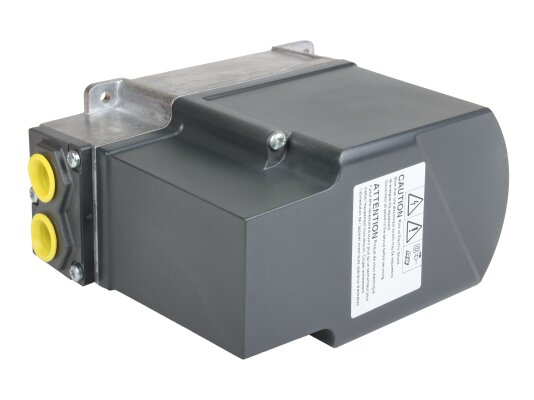

- Конструкция высокой надежности произведена из износостойких материалов. Уровень электрозащиты IP 66 (NEMA 4) даёт возможность устанавливать привод в помещениях и на улице. Корпус отлит из алюминия, крышка изготовлен из термопластика. Эксплуатационные температуры -20.60 °C, влажность 95%.
- Стабильную работу сервопривода способствует синхронный двигатель с защитой от блокировки и крутящим моментом 10 Нм. Параметры питания: 220 В -15%, +10%.

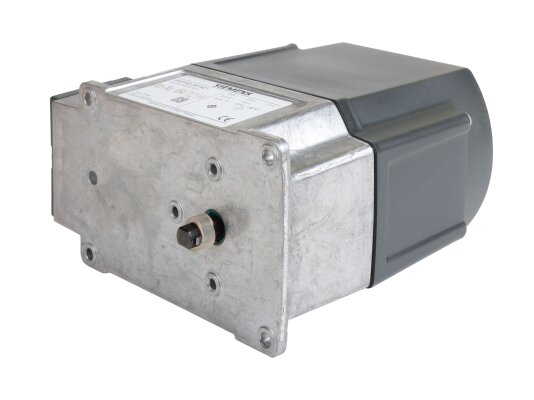

- Приводной вал вращается против часовой стрелки и может вручную отсоединяться с последующим автоматическим зацеплением. Зубчатая передача и подшипниковая опора смазаны составом, не требующим замены.
- Siemens SQM40.261A21 переводит заслонку в необходимую позицию под управлением топочного автомата, контроллера или другого устройства.
- Оснащен конечными и вспомогательными переключателями с простой регулировкой. Шаг открытия настраивается в пределах 0.90°. Предусмотрена внутренняя индикация положения и место для установки потенциометра.
- Электрическое соединение осуществляется на винтовые клеммы. Для ввода кабелей выполнены крупные отверстия в корпусе. Сервопривод может устанавливаться в любом положении.
Преимущества:
- универсальное назначение;
- точное позиционирование заслонки;
- высокий уровень пылевлагозащиты корпуса, класс IP 66;
- реверсивный двигатель с защитой от остановки;
- место для внешней индикации положения;
- конструкция высокой надежности;
- простая настройка точек переключения.
Применение
Сервопривод Siemens SQM40.261A21 может использоваться в составе жидкотопливных газовых средне- и высокомощных горелок и тепловых установок. Регулируя позицию заслонки, клапана, позволяет получить необходимую пропорцию топлива и воздуха для горения в зависимости от нагрузки.
