Описание

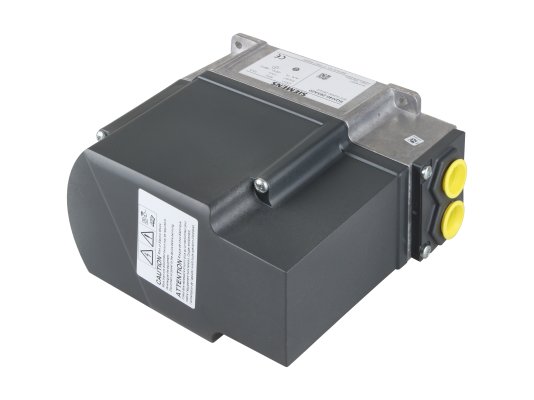

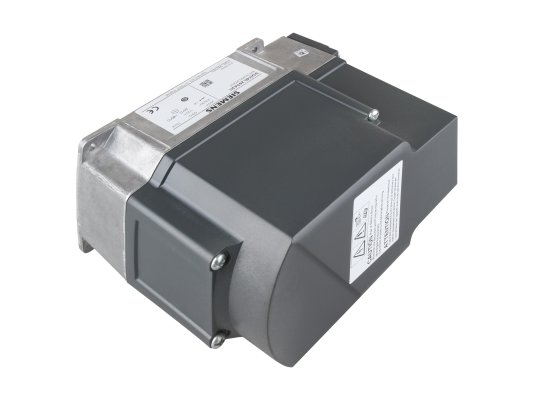

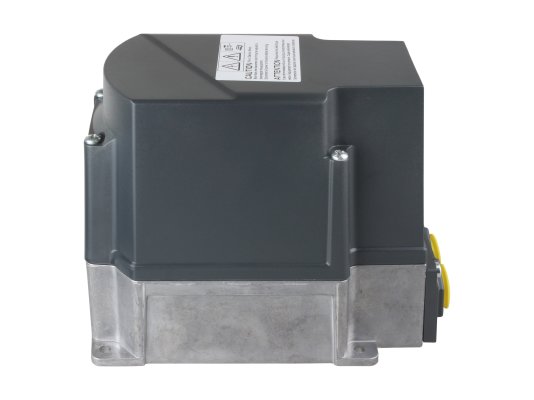

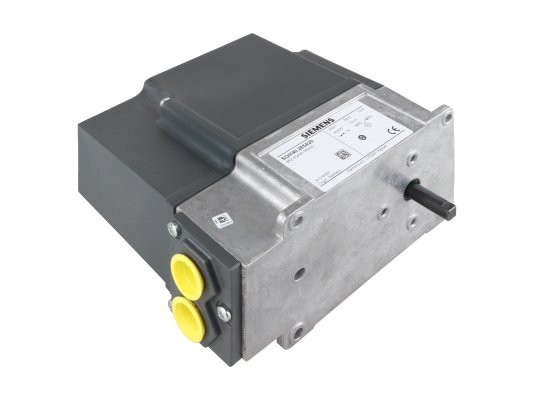

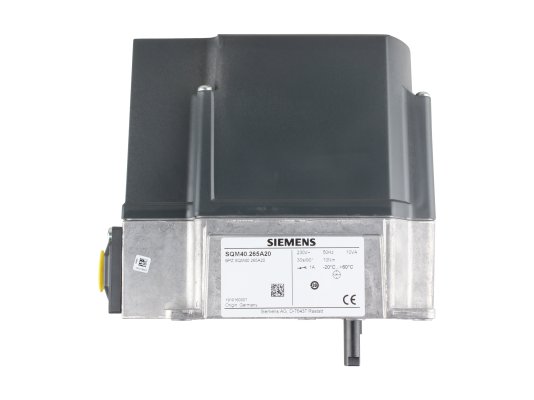

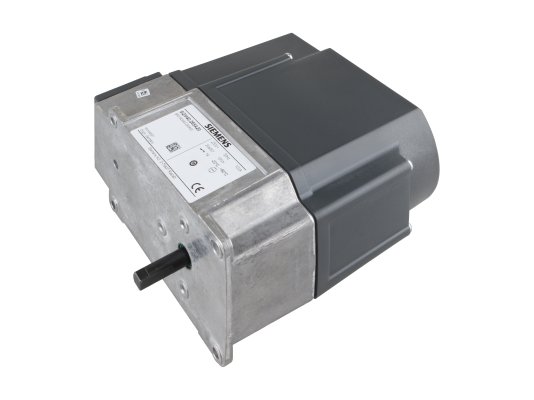

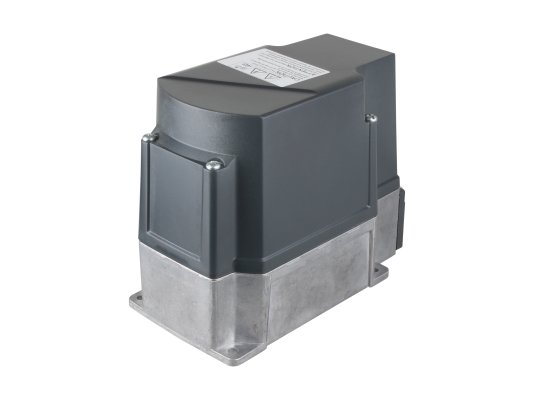

Сервопривод воздушной заслонки Siemens SQM40.265A20 служит для контроля соотношения сжигаемого топлива и воздушной смеси в средне- и высокомощных горелках. Регулирует расход воздуха для поддержания оптимальных условий процесса горения.
Ключевые характеристики и условия эксплуатации
- Электропитание: 220 В, 50/60 Гц.
- Крутящий момент: 10 Нм.
- Мощность потребления: 6 ВА.
- Угол регулирования заслонки: от 0 до 90°.
- Длительность открытия на 90°: 30 сек.
- Эксплуатационная температура: -20…+60 °С.
Исполнение и особенности
Сервопривод снабжен алюминиевым корпусом с крышкой из ударопрочного термопластика. Уровень электрозащиты – IP 54.
Поворот воздушной заслонки способствует синхронный реверсивный электродвигатель с защитой от блокирования. Вал вращается против часовой стрелки.
Подшипниковая опора и зубчатая передача не нуждаются в регулярном обслуживании (использована смазка длительного действия).
Предусмотрена возможность подключения электронных модулей для индикации положения и управления.
Процесс регулирования происходит при помощи топочного автомата или в соединении с 3-точечным регулятором/ контроллером непрерывного действия.
Достоинства:
- широкая сфера применения;
- повышение КПД топочной установки;
- защита электродвигателя от блокировки;
- нетребовательность в обслуживании;
- произвольное монтажное положение;
- пыле-, влагонепроницаемость корпуса (класс IP 54).
