Описание

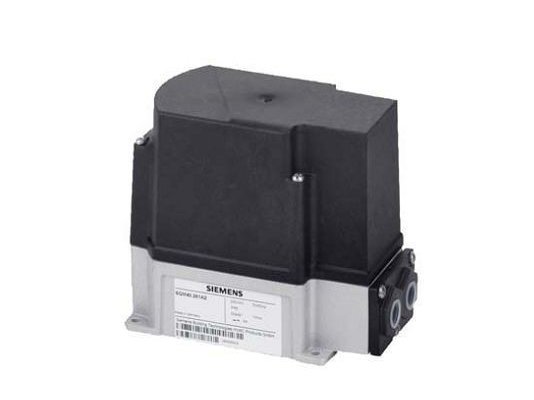

Сервопривод Siemens SQM40.317A23 поворачивает воздушную заслонку в процессе формирования топливовоздушной смеси. Используется в составе среднемощных и высокомощных систем отопления, горячего водоснабжения, вентиляции и кондиционирования, а также в технологических циклах различных производств. Угол открытия заслонки задается в пределах 0…90°. Привод работает совместно с автоматикой котла, контроллерами, устройствами электронного регулирования.
Основные параметры и комплектация Siemens SQM40.317A23:
- работа от сети напряжением 220 В, -15%, +10%;
- крутящий момент 10 Нм;
- полное открытие (на 90°) за 30 секунд;
- направление вращения вала – против часовой стрелки;
- комплектация концевыми и вспомогательными переключателями;
- внутренняя индикация положения;
- рабочий диапазон угла открытия заслонки – 0.90°.
Рабочий узел
Сервопривод оснащен надёжным рабочим механизмом, не требующим обслуживания. Редуктор и подшипниковая опора обработаны смазкой постоянного действия. Вращение приводного вала гарантирует двигатель синхронного типа с защитой от блокировки. Вал может вручную отсоединяться от двигателя при нажатии на штифт. Повторное зацепление осуществляется автоматически.
Рабочий узел защищен от атмосферных осадков, воздействия пыли, обледенения по стандарту IP 66 (NEMA 4), что позволяет эксплуатировать сервопривод в условиях улицы. Настройка параметров переключения осуществляется с помощью механических кулачков.
Корпус и монтаж
Корпус Siemens SQM40.317A23 произведён из материалов, стойких к температурному и механическому воздействию. Основание отлито под давлением из алюминия, крышка произведён из термопластика. На дне корпуса выполнены отверстия для фиксации на рабочую поверхность. Монтаж допускается в любом положении. Сервопривод рассчитан на эксплуатацию при температурах -20.+60 °C, влажности 95%.
