Описание

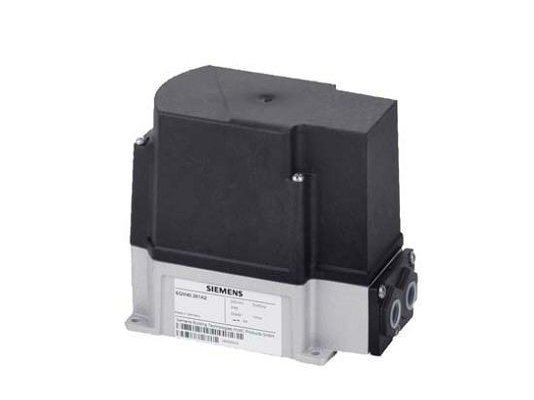

Сервопривод Siemens SQM40.357R13 может использоваться для регулирования положения воздушных, газовых заслонок, дисковых затворов и других узлов с вращательным движением. Совместно с устройствами управления регулирует подачу газа или воздуха на горение в зависимости от нагрузки. Перемещает заслонку на угол до 90°.
Особенности сервопривода SQM40.357R13:
- работа от сети напряжением 110 В, допустимое отклонение -15%, +10%;
- крутящий момент – 18 Нм;
- время открытия заслонки на угол 90° – 65 секунд;
- внутренняя индикация положения вала;
- оснащение концевыми, вспомогательными выключателями;
- механическая настройка кулачковых переключателей;
- защищенный от блокировки синхронный шаговый двигатель;
- левостороннее вращение вала (против часовой стрелки);
- защита электрических компонентов от осадков и пыли класса IP 54;
- диапазон угла открытия 0…90 градусов;
- большие отверстия для свободного ввода кабелей;
- электроподключение на винтовые клеммы;
- непрерывное смазывание зубчатых колес и подшипников, нетребовательность в сервисном обслуживании;
- температура внешней среды -20.60 °C, влажность 95%.
Исполнение и монтаж
Конструкция сервопривода произведена из прочных, долговечных материалов, не разрушаемых при температурных и механических воздействиях. Основание корпуса отлито из алюминия, крышка изготовлен из термопластика. Стальной вал и двигатель могут разъединяться при нажатии на штифт. Зацепление происходит автоматически. На дне корпуса проделаны отверстия для крепления привода. Возможен монтаж в произвольном положении.
Применение
Сервопривод Siemens SQM40.357R13 создан для оснащения средне- и высокомощных газовых и жидкотопливных горелок. Сферой применения являются котлы отопления, теплогенераторы, системы вентиляции, кондиционирования, промышленные технологические установки.
