Описание
Сервопривод Siemens SQM41.367A21 разработан для систем регулирования подачи воздуха при эксплуатации отопительных установок, сжигающих газ или жидкое топливо. Перемещает воздушные, газовые заслонки, дисковые затворы и другие элементы системы, требующие вращательного движения. Настройка шага осуществляется в диапазоне 0…90°. Конструкция отличается надежностью, износостойкостью, нетребовательностью в обслуживании. Сервопривод работает в сочетании с автоматикой горелки, контроллером, устройствами регулирования мощности.
Особенности сервопривода Siemens SQM41.367A21:
- работа от электросети 220 В, -15%, +10%;
- крутящий момент – 18 Нм;
- время на полное открытие (90°) – 30 сек.;
- оснащение 6 переключателями;
- устройство механической настройки кулачковых переключателей;
- внутренняя индикация положения вала;
- диапазон настройки угла открытия 0…90 градусов;
- работа от синхронного двигателя с защитой от остановки;
- вращение вала вправо (по часовой стрелке);
- защита корпуса от пыли и влаги по стандарту IP 54;
- электроподключение на винтовые клеммы;
- отверстия для удобства проводки кабелей;
- не требующие дополнительной смазки редуктор и подшипники;
- эксплуатация при температуре внешней среды -20.60 °C, влажности 95%.
Исполнение и монтаж

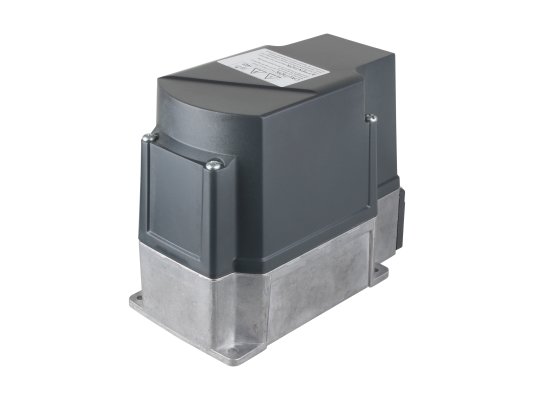

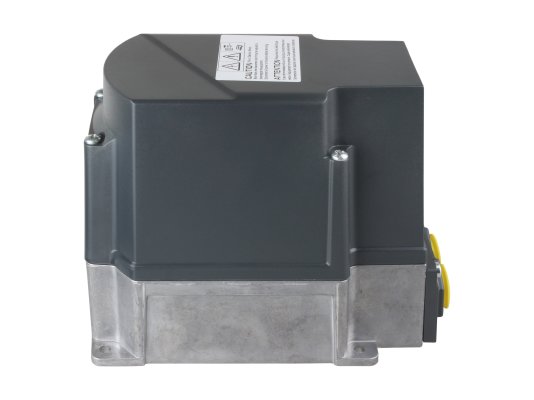

Конструкция Siemens SQM41.367A21 отличается надежностью. Основание корпуса отлито из алюминиевого сплава, крышка – из ударо-, термостойкого пластика. Отсоединяемый вручную вал повторно прикрепляется автоматически. Для разъединения требуется нажатие на штифт. В нижней части корпуса предусмотрены монтажные отверстия для фиксации привода. Допускается монтаж в произвольном положении.
