Описание

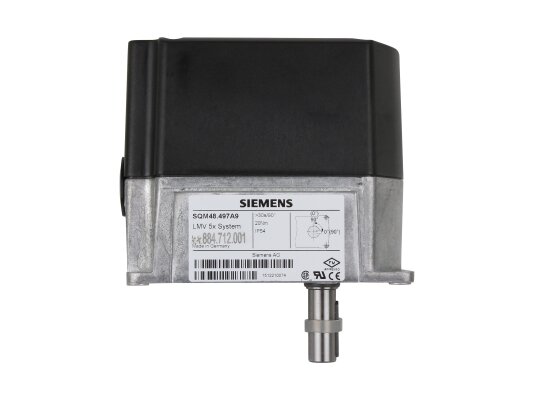

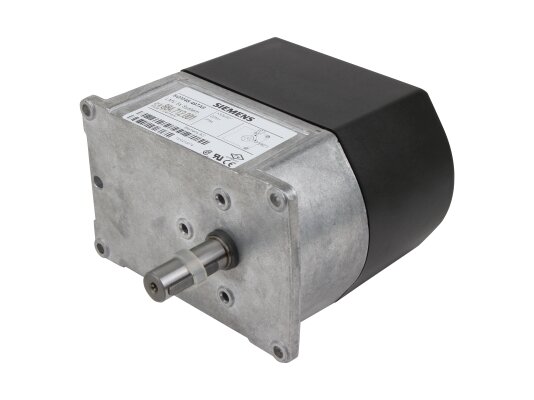

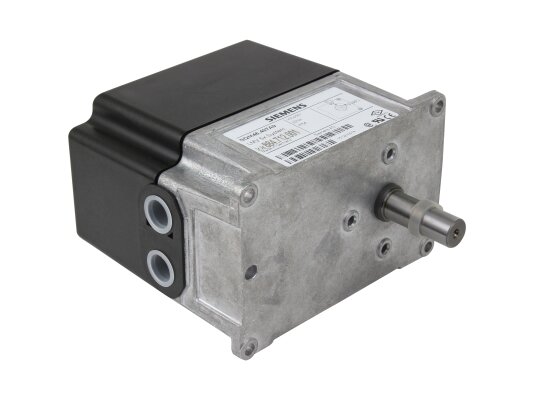

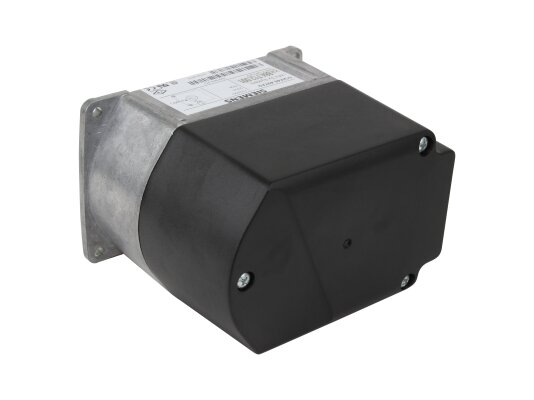

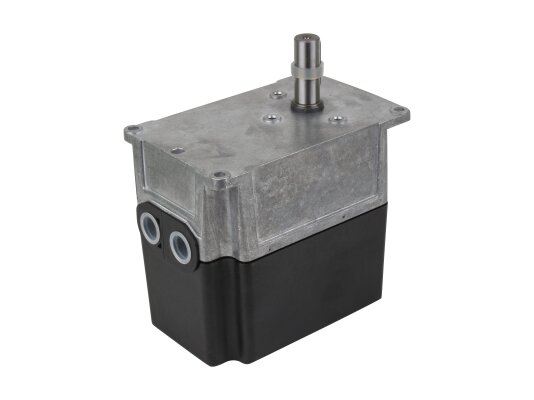

Сервопривод Siemens SQM48.497A9 перемещает воздушную заслонку, газовый клапан и другие аналогичные детали с вращательным действием. Выполняет свои функции под управлением менеджера горения или другого устройства, рассчитывающего оптимальное соотношение топлива (газа) и воздуха при формировании сжигаемой смеси. Привод применяется в горелках, работающих на газе или жидком топливе. Характеризуется высокой точностью позиционирования, сверхнизким питающим напряжением, компактными габаритами, нетребовательностью в обслуживании.

Основные параметры и комплектация SQM48.497A9:

• диапазон настройки угла открытия 0…90 °;
• длительность полного открытия заслонки (поворот на 90°) – 30 сек.;
• работа от шагового двигателя с крутящим моментом 20 Нм;
• питание от сети 2х 12 В через шинный кабель с устройства управления или через отдельный трансформатор;
• безопасная изоляция от сетевого напряжения;
• обратная связь о позиции заслонки через системную шину (CAN);
• задание направления вращения на управляющем устройстве;
• надёжный корпус из алюминия с пластиковой ударо-, термостойкой крышкой;
• защита от внешних воздействий по стандарту IP54 при условии использования соответствующих кабельных вводов;
• задание точек срабатывания с помощью блока управления;
• редуктор с цилиндрическими прямозубыми шестернями из стали, с малым окружным зазором;
• смазка шестерней непрерывного действия;
• приводной вал из закаленной стали;
• возможность размещения в любом положении;
• монтажные отверстия для крепления на рабочую поверхность;
• рабочие температуры: -20.+60 °C.

Сервопривод Siemens SQM48.497A9 можно оснастить экранированным кабелем, переходником для газовых клапанов и другими принадлежностями, предлагаемыми опционально.
