Описание

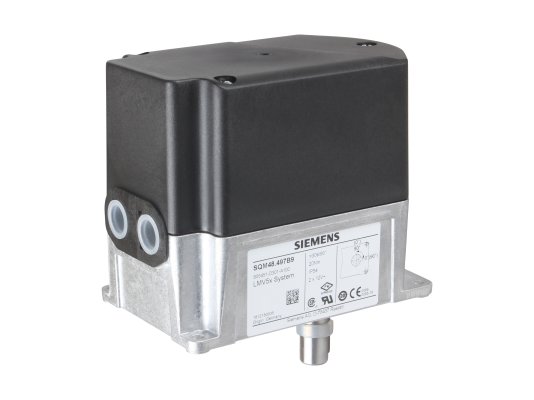

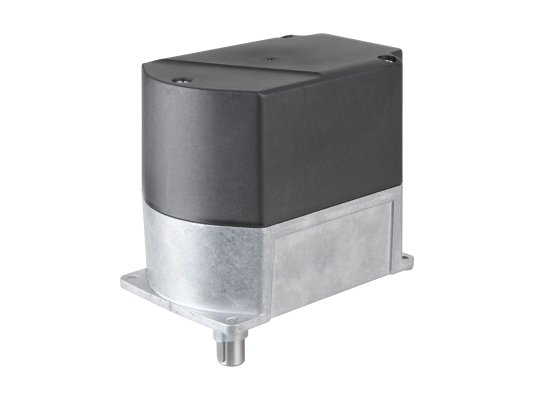

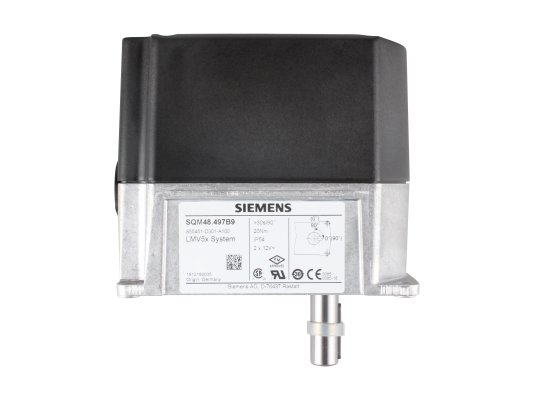

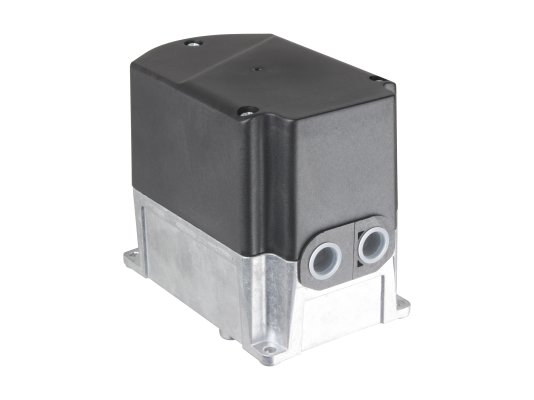

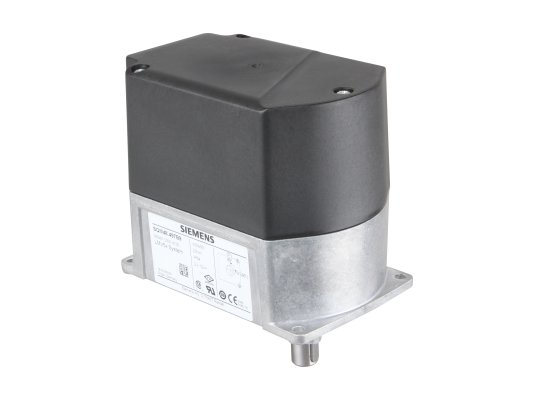

Сервопривод воздушной заслонки Siemens SQM48.497B9 – представитель обновленной серии «B», с усовершенствованной конструкцией. Является полностью совместимым и взаимозаменяемым с предшествующими версиями, имеет повышенную стойкость к вибрациям. Служит для регулирования положения заслонки газовой/ жидкотопливной горелки, газового клапана и прочих устройств. Способствует наилучшему сжиганию рабочей смеси и результативный теплоотдаче.

Ключевые характеристики

• Питание от сети: AC 2 x 12 V.
• Крутящий момент: 20 Нм.
• Энергопотребление: 26…34 ВА.
• Время открытия на 90°: 20 сек.
• Температурный диапазон: -20…+60 °С.

Особенности и исполнение

Siemens используется для горелочных устройств фирмы Cib Unigas, работает совместно с управляющим блоком и топочным автоматом, обеспечивает оптимальную пропорцию топливо/воздух с учетом заданных параметров.

С помощью основного устройства устанавливаются ключевые параметры (направление вращения, предельные позиции, время работы).

Системная шина используется для взаимосвязи по управлению и позиционированию. Шинный кабель также гарантирует электропитание исполнительного механизма.

Усиленная конструкция сервопривода произведена из износостойких материалов. Корпус отлит из алюминия, крышка произведён из жаростойкой ударопрочной пластмассы. Защита электрических компонентов реализована с учетом стандарта IP54 (необходимо установить соответствующие уплотнители в отверстиях Pg11).

Siemens приводится в действие шаговым двигателем с ведущим валом из закаленной стали, вплотную прилегающим к лицевой стороне зубчатого устройства.

Зубчатая передача представляет собой стальные прямозубые цилиндрические шестерни с минимальным зазором и смазкой постоянного действия.

Исполнительный механизм может фиксироваться в любом положении.

Достоинства:

• точное регулирование;
• усиленная конструкция корпуса;
• высокий уровень электрозащиты (IP54);
• нетребовательность в обслуживании;
• вариативность установки;
• достойные характеристики в сочетании с приемлемой ценой.
