Описание

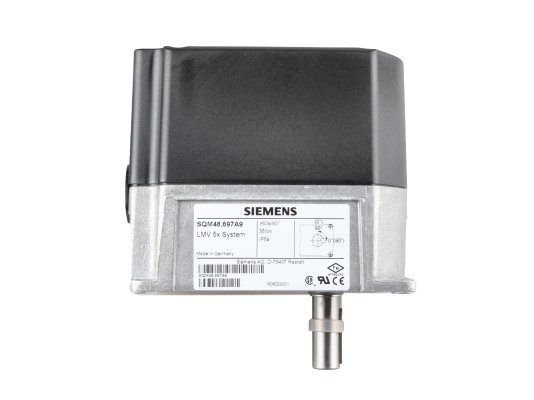

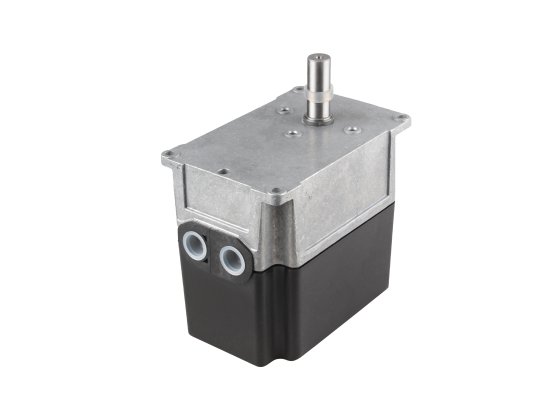

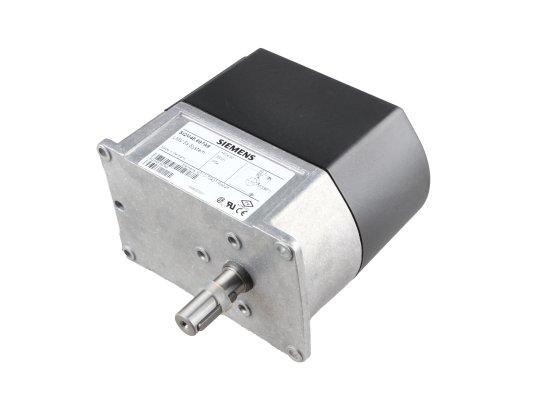

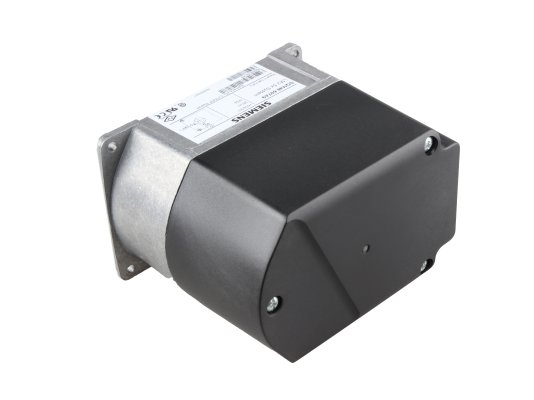

Сервопривод Siemens SQM48.697A9 служит для регулирования угла открытия воздушных заслонок, газовых клапанов и других аналогичных узлов с вращательным действием. Работает под управлением топочного автомата или менеджера горения, задающего оптимальную пропорцию компонентов топливовоздушной смеси для получения наибольшего теплового эффекта от сжигания топлива. Место применения – горелки, сжигающие газ или жидкое топливо. Особенностью является сверхнизкое питающее напряжение, высокая точность позиционирования, нетребовательность в обслуживании.
Основные параметры и комплектация SQM48.697A9:
- диапазон настройки угла открытия 0…90°;
- время на полное открытие заслонки (поворот на 90°) – 60 сек.;
- работа от шагового двигателя с крутящим моментом 35 Нм;
- параметры электропитания 2х 12 В, поступает через шинный кабель с управляющего устройства или через отдельный трансформатор;
- безопасная изоляция от сетевого напряжения;
- алюминиевый корпус с крышкой из ударопрочной и жаростойкой пластмассы;
- уровень электрозащиты по стандарту IP 54 при использовании соответствующих кабельных вводов;
- настройка точек переключения с помощью устройства управления;
- обратная связь о положении привода через системную шину (CAN);
- зубчатая передача с цилиндрическими прямозубыми стальными шестернями с малым окружным зазором;
- постоянное смазывание шестерней, нетребовательность в обслуживании;
- износостойкий приводной вал из закаленной стали;
- установка в произвольном положении;
- 4 отверстия в корпусе для фиксации на поверхность;
- выбор направления вращения на блоке управления;
- рабочие температуры: -20.+60 °C.
Сервопривод Siemens SQM48.697A9 по дополнительной заявке оснащается экранированным кабелем, адаптером для газовых клапанов и другими опциональными принадлежностями.
