Описание

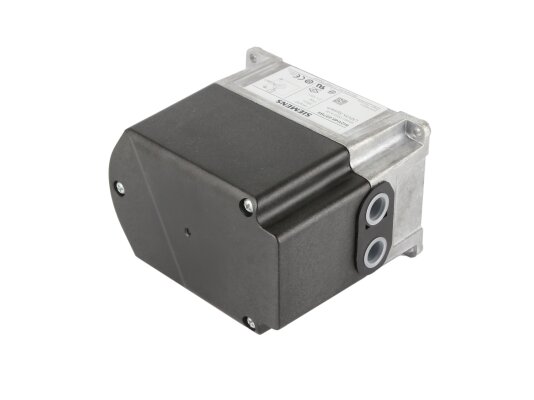

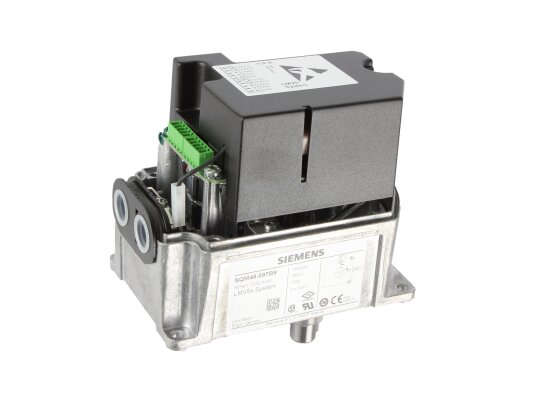

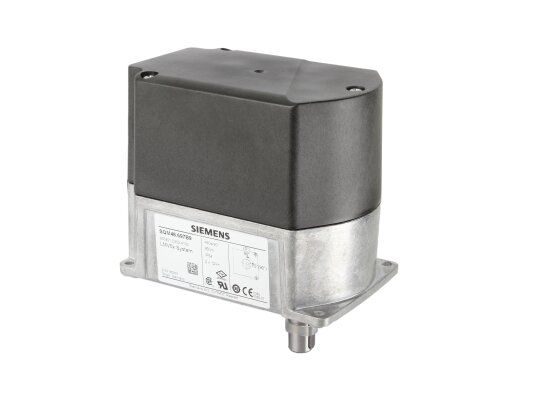

Сервопривод Siemens SQM48.697B9 служит для изменения положения воздушных заслонок, газовых клапанов, других вращающихся элементов. Работой привода управляет топочный автомат или другое устройство, определяющее необходимое соотношение топлива (газа) и воздуха в составе топливовоздушной смеси для достижения высокого КПД котла. Место использования – горелки, потребляющие газ или жидкое топливо. Сервопривод работает от сверхнизкого напряжения, выделяется высокой точностью позиционирования, надёжной конструкцией, нетребовательностью в обслуживании.
Основные параметры и комплектация SQM48.697B9:
- диапазон настройки угла открытия 0…90 °;
- длительность полного открытия заслонки (поворот на 90°) – 60 сек.;
- питающее напряжение 2х 12 В, поступающее с управляющего устройства через шинный кабель или трансформатор;
- работа от шагового электродвигателя с крутящим моментом 35 Нм;
- выбор направления вращения на устройстве управления;
- безопасная изоляция от сетевого напряжения;
- надёжное исполнение – корпус из алюминия, крышка – из ударо-, жаростойкой пластмассы;
- электрозащита компонентов привода класса IP 54 при использовании соответствующих кабельных вводов;
- задание точек срабатывания посредством устройства управления;
- обратная связь о позиционировании заслонки через системную шину (CAN);
- износостойкий зубчатый механизм с цилиндрическими прямозубыми шестернями из стали с малым окружным зазором;
- постоянное смазывание шестерней, нетребовательность в обслуживании;
- надёжный приводной вал из закаленной стали;
- размещение на рабочем месте в любом положении;
- четыре отверстия в корпусе для закрепления на поверхности;

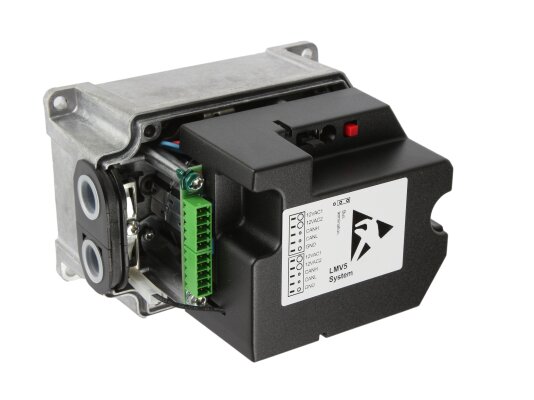

- электроподключение – выводы RAST3,5;
- допустимые рабочие температуры: -20.+60 °C.
Сервопривод Siemens SQM48.697B9 может оснащаться экранированным кабелем, переходником для газовых клапанов и другими принадлежностями (опционально).
