Описание

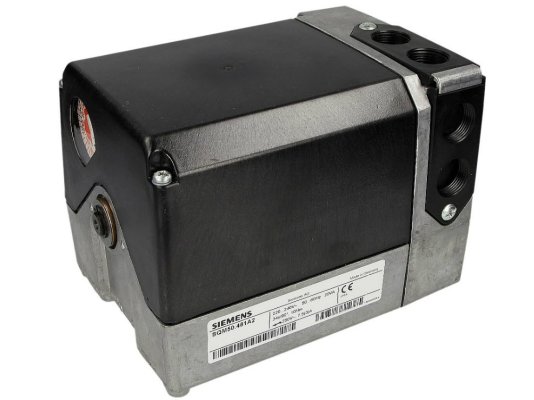

Сервопривод Siemens SQM50.380A2 применяется для регулирования угла поворота воздушных или газовых заслонок и управления расходом с учетом нагрузки. Пропорция топлива и воздуха определяется автоматикой горелки или регулятором. Привод служит для оснащения среднемощных и высокомощных промышленных горелок, потребляющих газ или жидкое топливо.
Особенности и основные параметры:
- напряжение питания 220В, -15%, +10%;
- угол позиционирования 0…160°;
- время открытия заслонки на 90°/ 130° – 15/ 22 сек.;
- работа от синхронного реверсивного двигателя с защитой от блокировки;
- отдельное отсоединение приводного и кулачкового вала;
- открепление вала от редуктора нажатием на шпильку, автоматическое зацепление;
- крутящий и удерживающий момент – 15 Нм;
- зубчатое зацепление привода распредвала с малым зазором;
- комплектация 8 переключателями, 2 концевыми и 6 вспомогательными;
- ручная регулировка уставок вращением шайб кулачков;
- шкалы с угловой разметкой для точного задания параметров;
- внутренний и внешний (в смотровом окне) индикаторы положения;
- не требующие обслуживания зубчатые колеса и подшипники, обработанные смазкой на весь срок службы;
- поставляемый дополнительно переходник для изменения высоты монтажа;
- левостороннее вращение вала (против часовой стрелки), возможность переключения;
- корпус из алюминиевого литья с пластмассовой термостойкой обшивкой;
- пылевлагозащита по евростандарту IP 54, при соблюдении требований по уплотнению отверстий и исполнению кабельных вводов;
- фиксация в произвольной ориентации;
- крупные отверстия для легкого заведения электропроводки;
- рабочий ресурс – 250 тыс. пусковых циклов (примерно 10 лет);
- температура окружающей среды -20…+60 °C, влажность 95%.
Возможна дополнительная установка электронных модулей для управления и подачи обратной связи о фактическом положении. Сервопривод Siemens SQM50.380A2 поставляется без приводного вала. Его и другие принадлежности можно заказать отдельно .
