Описание

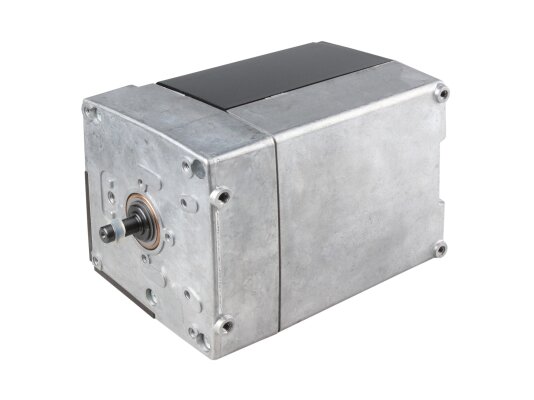

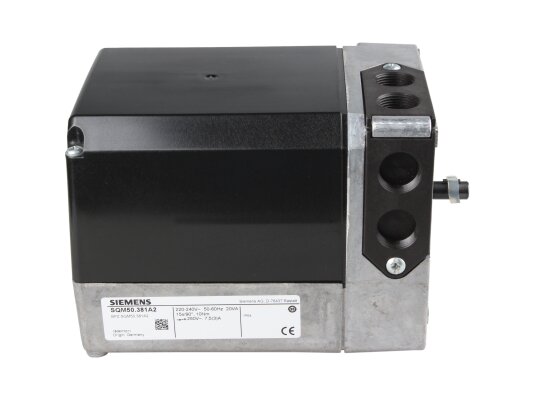

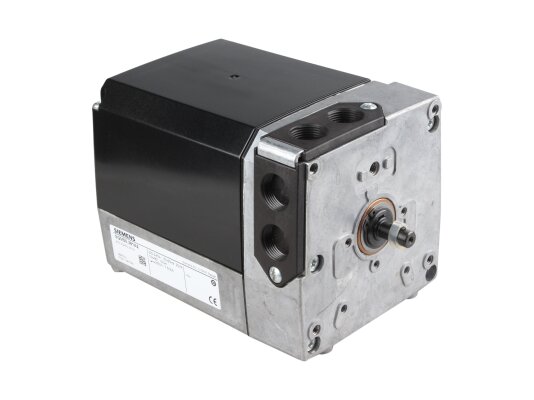

Сервопривод воздушной заслонки Siemens SQM50.381A2 разработан для жидкотопливных и газовых горелок средней и большой мощности. Служит для автоматического регулирования положения заслонки, топливных клапанов при поджиге рабочей смеси, работе горелочного устройства и продувке камеры сгорания. Гарантирует максимальное сгорание и прирост КПД котельной установки.
Характеристики и условия эксплуатации
- Параметры подключения: 220 В, 50/60 Гц.
- Мощность потребления: 20 Вт.
- Длительность полного цикла на 90°: 15 секунд.
- Крутящий момент: 10 Нм.
- Температура окружающей среды: -20…+60 °С.
Особенности
- Сервопривод может работать совместно с 3-позиционным регулятором, регулятором постоянного действия или менеджером горения.
- Детали корпуса произведён из литого алюминия, обшивка – из ударопрочной и теплостойкой пластмассы. Электрозащита отвечает стандарту IP54.
- Сервопривод укомплектован реверсивным синхронным электродвигателем с защитой от блокирования. Возможно разъединение редуктора и двигателя через нажимную шпильку. Возврат в исходное положение происходит автоматически.
- Направление вращения вала можно выбирать. Базовое исполнение – левое вращение.
- Зубчатый механизм и подшипниковая опора не требуют техобслуживания за счёт использованию смазочного материала пролонгированного действия.
- Комплектацией предусмотрены концевые и вспомогательные переключатели. Точка переключения задается с помощью вращающихся кулачковых дисков.
- Угол установки регулируется в диапазоне от 0° до 160°.

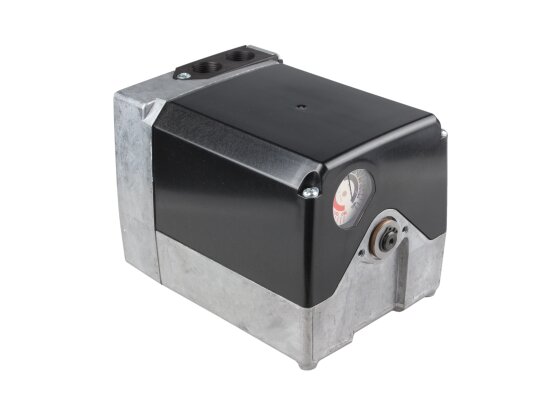

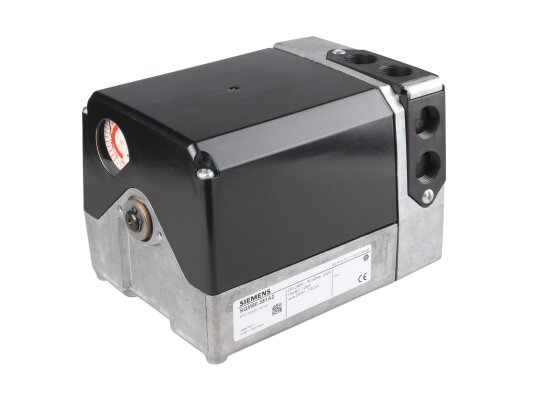

- Предусмотрена внутренняя и внешняя индикация положения (шкалы на конце кулачкового барабана и в смотровом окне).
- В корпусе выполнены крупные отверстия, что облегчает заведение комплекта кабелей.
Опция! Доступна установка специального электронного модуля для управления и индикации положения.
Достоинства:
- применимость для горелок различной мощности;
- возможность выбора угла открытия;
- высокий уровень электрозащиты;
- внутренняя и внешняя индикация положения;
- нетребовательность в техобслуживании;
- быстрое открытие на 90°;
- доступность установки электронного модуля.
