Описание

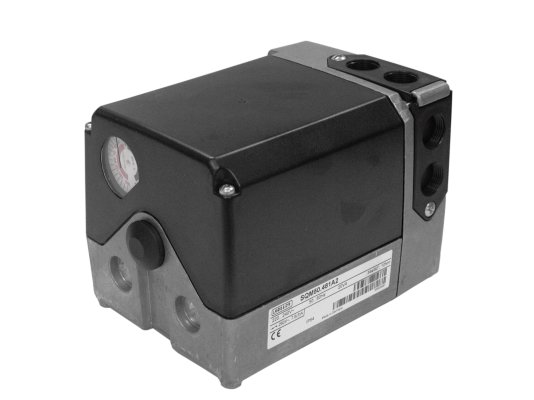

Сервопривод Siemens SQM50.480A1 передает вращательное движение, обеспечивая необходимое положение заслонки в процессе регулирования потока воздуха или газа. Соотношение топлива и воздуха задает автоматика горелки или регулятор.
Особенности и ключевые параметры Siemens SQM50.480A1:
- комплектация без приводного вала, требуется отдельный заказ;
- угол поворота от 0 до 160°;
- время открытия заслонки на 90°/130° – 34/ 49 сек.;
- рабочее напряжение 110В, -15%, +10%;
- работа от синхронного двигателя с защитой от блокировки;
- отдельно разъединяемые приводной и кулачковый валы;
- разъединение вала и редуктора вручную (с помощью стяжной шпильки) с последующим автоматическим зацеплением;
- крутящий момент – 15 Нм;
- малый зазор зубчатого зацепления привода распредвала;
- комплектация 2 концевыми и 6 вспомогательными переключателями;
- задание точек переключения вращением кулачковых шайб;
- шкалы рядом с кулачками для точной и быстрой настройки параметров;
- внутренняя и внешняя индикация положения;
- автоматическое смазывание зубчатых колес и подшипников при работе привода;
- специальный доп. адаптер для корректировки высоты монтажа;
- вращение вала влево (против часовой стрелки), возможность переключения;
- элементы корпуса из литого алюминия;
- обшивка из ударопрочной, термостойкой пластмассы;
- пылевлагозащита по стандарту IP 54 при выполнении требований по уплотнению отверстий;
- монтажное положение – любое;
- большие отверстия для легкого ввода кабелей;
- срок службы – 250 тыс. полных пусковых циклов (около 10 лет).
Условия эксплуатации
Сервопривод рассчитан на размещение в местах с температурой внешней среды -20…+60 °C, влажностью 95%. Следует обеспечить защиту от попадания солнечных лучей.
Применение
Siemens SQM50.480A1 служит для применения в жидкотопливных, газовых средне-, высокомощных промышленных горелках. Участвует в регулировании потока рабочей среды при подготовке топливовоздушной смеси к сгоранию с максимальным тепловым эффектом.
