Описание

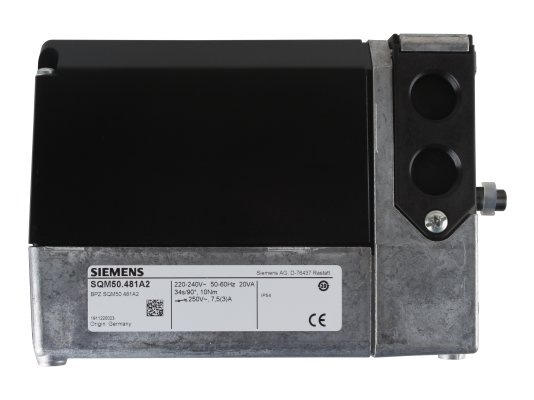

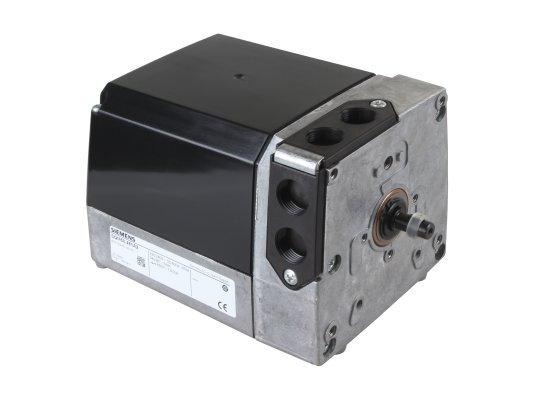

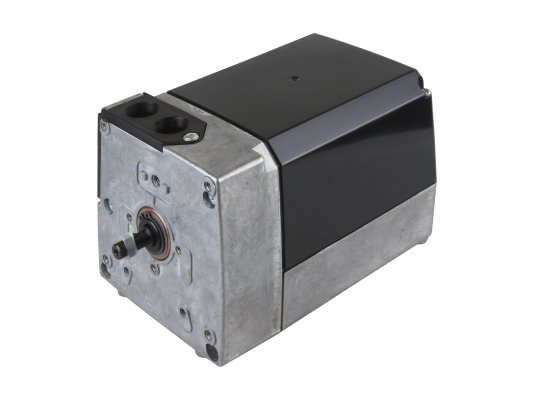

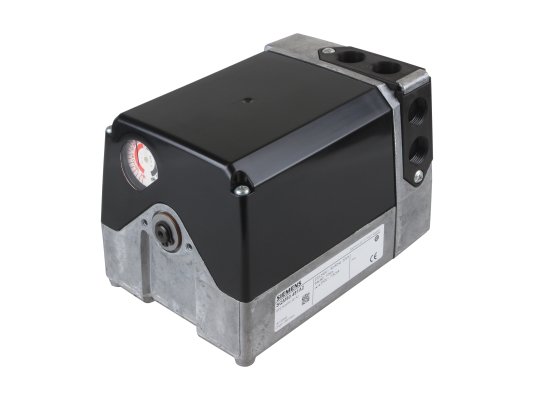

Сервопривод воздушной заслонки Siemens SQM50.481A2 используется для эффективного управления воздушным потоком в средне- и высокомощных горелках, сжигающих газ или жидкое топливо. Устройство обеспечивает оптимальное соотношение воздуха и газа (ЖТ) для наилучшего сгорания топливной смеси и повышения тепловой отдачи.
Основные характеристики
- Подключение к сети: 220 В, 50/60 Гц.
- Мощность потребления: 20 Вт.
- Длительность открытия на 90°: 34 секунды
- Крутящий момент: 10 Нм.
- Температура эксплуатации: -20…+60 °С.
Особенности
- Сервопривод, в зависимости от нагрузки, работает совместно с 3-позиционным регулятором, регулятором постоянного действия или топочным автоматом.
- Siemens приводится в действие реверсивным синхронным двигателем, устойчивым к блокировке. Редуктор имеет отсоединяемую конструкцию. Зацепление происходит автоматически.
- Направление вращения вала регулируется. В стандартной сборке предусмотрено левое вращение.
- Использована смазка постоянного действия, что освобождает от необходимости регулярного обслуживания зубчатой передачи.
- Усиленный корпус сделан из алюминиевого литья, обшивка – из высокопрочной, огнестойкой пластмассы. Электрозащита компонентов отвечает стандарту IP54 (необходимо использовать соответствующие уплотнения пробивных отверстий).
- Предусмотрены концевые и вспомогательные переключатели. Точка переключения настраивается посредством вращения кулачковых дисков.

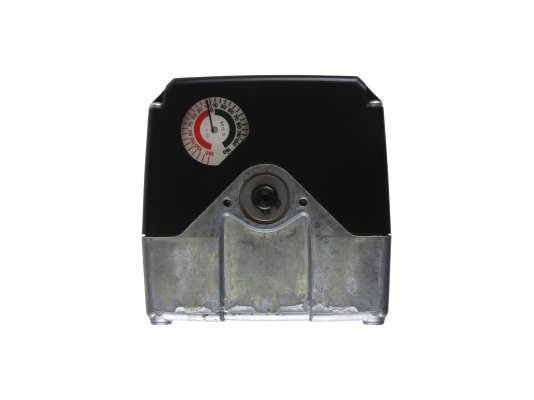

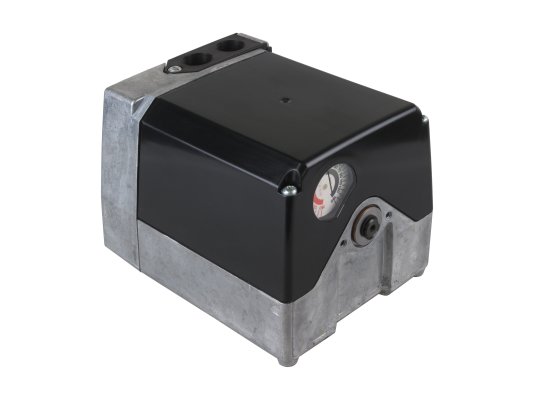

- Siemens имеет внутреннюю и внешнюю индикацию положения, которая реализована с помощью шкал на конце кулачкового барабана и в смотровом окошке.
- Для упрощения подводки кабелей в корпусе выполнены широкие отверстия.
Опционально доступно дооснащение электронным модулем для индикации положения и управления.
Достоинства:
- реверсивный двигатель с защитой от блокировки;
- усиленная конструкция;
- высокий класс защиты от внешних воздействий (IP54);
- внутренняя и внешняя индикация положения;
- использование смазки пролонгированного действия;
- доступность подключения потенциометра (опционально).
