Описание

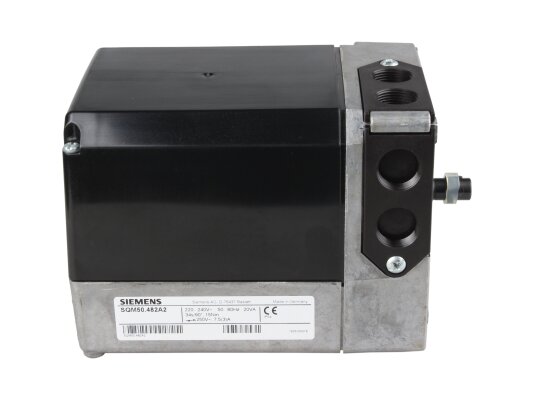

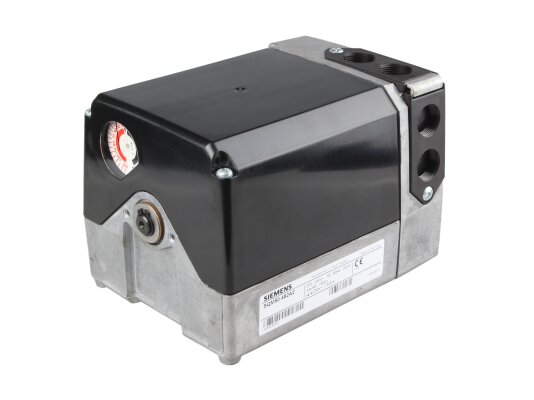

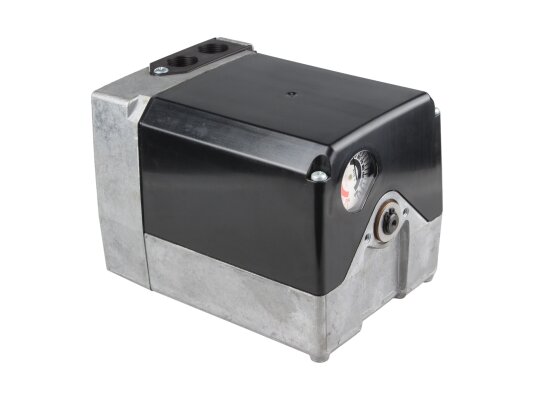

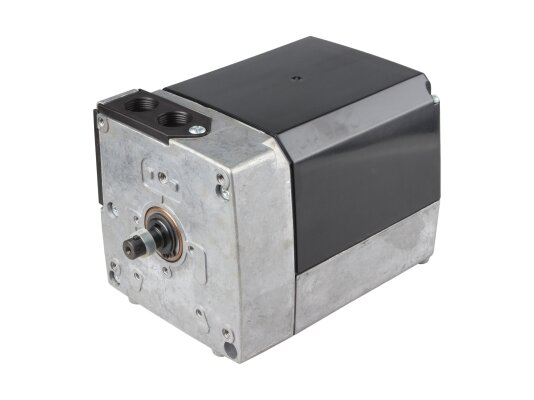

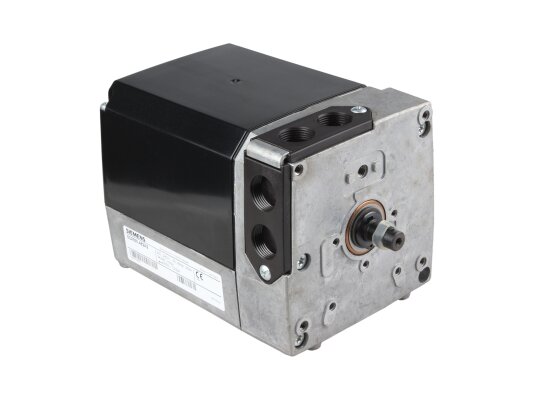

Сервопривод воздушной заслонки Siemens SQM50.482A2 адаптирован для горелочных устройств FBR. Выполняет функцию регулирования заслонкой в жидкотопливных и газовых горелках средней и большой мощности, гарантирует оптимальное соотношение топливо (газ)/ воздух при создании сжигаемой смеси.
Технико-эксплуатационные характеристики
- Источник электропитания: 220-240 В, 50/60 Гц.
- Мощность энергопотребления: 20 Вт.
- Продолжительность открытия на 90°: 34 секунды.
- Крутящий момент: 15 Нм.
- Температура эксплуатации: -20…+60 °С.
Особенности
- Работой Siemens SQM50.482A2 управляет автомат горения. В зависимости от нагрузки сервопривод работает также совместно с 3-позиционным регулятором, регулятором постоянного действия.
- Угол установки подбирается в диапазоне от 0° до 160°.
- Реверсивный синхронный электродвигатель имеет защиту от блокировки. Редуктор можно вручную открепить, используя нажимную шпильку. Установка обратно осуществляется автоматически.
- Зубчатая передача и подшипники обработаны смазочным материалом длительного действия, поэтому не требуют техобслуживания.
- Направление вращения можно выбирать. В заводском исполнении предусмотрено левое вращение.
- надёжная конструкция произведён из прочных, термостойких материалов. Корпус произведён из алюминиевой отливки, обшивка – из пластмассы. Защита от пыли и влаги – класса IP54.

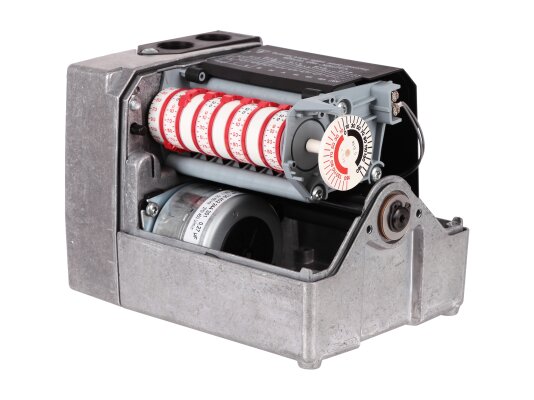

- Предусмотрены концевые и вспомогательные переключатели. Точка переключения выбирается с помощью вращающихся кулачковых дисков.
- Внутренняя и внешняя индикация положения реализована с помощью шкал, расположенных на конце кулачкового барабана и в смотровом окне.
- На корпусе выполнены отверстия для заведения проводов.
Возможно дооснащение электронным модулем для индикации положения и управления (опция).
Достоинства:
- повышение эффективности котельной установки;
- возможность установки угла открытия и выбора направления вращения;
- пыле-, влагонепроницаемость корпуса (класс IP54);
- индикация положения;
- возможность отдельного разъединения приводного и распределительного вала;
- доступность подключения электронного модуля (опционально).
