Описание
Сервопривод Siemens SQM50.483A8 необходим для точного перемещения воздушной/ газовой заслонки при формировании топливовоздушной смеси. Точное соотношение топлива и воздуха определяет автоматика горелки и/или регулятор (трёхпозиционный, постоянного действия). Место эксплуатации – промышленные газовые, жидкотопливные горелки средней и высокой мощности.
Основные параметры и особенности SQM50.483A8:
- напряжение питания 24В, -15%, +10%;
- время перемещения на угол 90°/ 130° – 34/ 49 сек.;
- крутящий и удерживающий момент – 15 Нм;
- отдельно отсоединяемые приводной и кулачковый валы;
- незначительный зазор зубчатой передачи;
- комплектация двухсторонним приводным валом 9 мм;
- левое направление вращения (против часовой стрелки), возможность переключения;
- оснащение концевыми и дополнительными переключателями (всего 8);
- регулировка точек переключения вращением кулачковых шайб;
- удобство настройки вследствие того что шкалам рядом с кулачками;

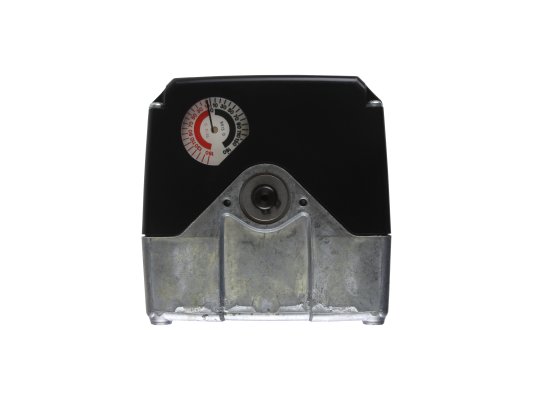

- индикация угла открытия (внутренняя и внешняя);
- срок эксплуатации – 250 тыс. циклов запуска (около 10 лет при обычном применении);
- диапазон температур -20…+60 °C, влажность 95%.
Исполнение

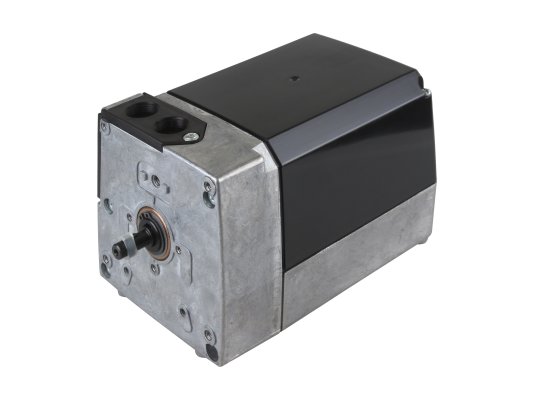

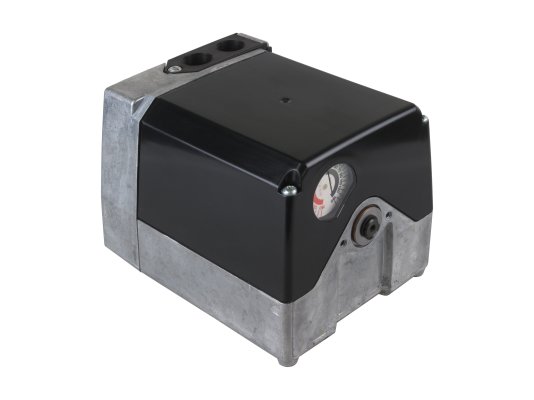

Рабочий узел Siemens SQM50.483A8 надежно защищен литым алюминиевым корпусом с ударостойкой жаропрочной пластиковой обшивкой. Класс пылевлагозащиты – IP 54. Зубчатые колеса и подшипники обработаны смазкой на весь срок эксплуатации, не требуют техобслуживания. Привод может поставляться с дополнительными принадлежностями: потенциометром, адаптером для изменения высоты монтажа, набором для уплотнения вала, электронным модулем и другими опциями.
Направление вращения
Сервопривод в базовом исполнении имеет левостороннее вращение вала (против часовой стрелки). Изменить направление вращения с левого на правое можно, поменяв местами соединительные кабели для подключения двигателя. При этом необходимо также поменять положения кулачковых дисков.
